YTK-03压力控制器(0-25MPa可调带指示)

YTK-03压力控制器(0-25MPa可调带指示)简介
上海自动化仪表四厂的YTK压力控制器适用于测量无爆炸危险的流体介质的压力并进行位式（一位式或两位式）控制。控制器系借助弹性元件的作用以驱使微动开关工作的压力控制仪表，具有结构合理、动作准确、使用可靠、开闭频次高及抗振性好和触点容量大等特点。控制器按被测控对象的各异，分别制成有压力指示和无压力指示,普通型和耐蚀型等多种类型，两位式控制的控制器设有可供调节切换差的装置，以使被测控介质的上、下切换值调至合适的控压范围内，此外，控制器还设有信号指示灯，以使控制电路在断开或接通的同时发出灯光信号。

YTK-03压力控制器(0-25MPa可调带指示)主要技术参数
◆设定点误差：±1.6%（校准后）
◆重复性误差：1.6%
◆指示误差：±4%
◆测量范围：0-25MPa（0～0.6、1、1.6、2.5、4、6、10、16、25、40、60MPa范围可选）
◆接头螺纹：M20*1.5
◆接头材质：普通型为铜；耐腐蚀型为0Cr18Ni9（304）
◆弹簧管材质：普通型为磷铜；耐腐蚀型为3J53或0Cr17Ni12Mo2（316）
◆控制方式：一位式控制-常闭或常开；二位式控制-常闭及常开
◆设定点的调整范围（为压力范围上限值）：无指示值：15～100％；有指示值：20～75％
◆切换差（为压力范围上限值）：一位式（固定）：不大于10％；两位式（可调）10～30％
◆触点容量：AC380V×2A或DC220V×3A
◆绝缘强度：50Hz正弦交流电2000V历时一分钟
◆信号指示灯工作电源：AC 380V或220V
◆使用环境温度：-25～70℃，相对湿度不大于90%
◆温度影响：不大于0.8%/10℃（使用温度偏离20±5℃）
◆重量：约1.0Kg

YTK压力控制器结构原理
控制器由测量系统、控制装置、调整机构、氖灯显示、指示装置以及外壳和插头座等组成。
控制器的工作原理是基于检测元件（测量系统中的弹簧管）的弹性变形来驱使机能元件（控制装置中的微动开关）产生快速的开关跳跃动作。即在被测（控）介质的压力作用下，迫使弹簧管之自由端产生相应的弹性位移，而与管端相连的微动开关中的按钮（推杆）也随之产生相应动作，待压力达到所设定的控制值之瞬时，开关触点即切换，致使控制系统中的电路得以断开或接通，并同时发出灯光信号，以实现自动控制和发信的目的。

YTK压力控制器型号举例：
YTK-01表示一位式控制普通型压力控制器
YTK-01F表示一位式控制耐腐蚀型压力控制器
YTK-02表示二位式控制可调普通型压力控制器
YTK-02F表示二位式控制可调耐腐蚀型压力控制器
YTK-03表示二位式控制可调带指示普通型压力控制器
YTK-03F表示二位式控制可调带指示耐腐蚀型压力控制器

YTK压力控制器安装图片

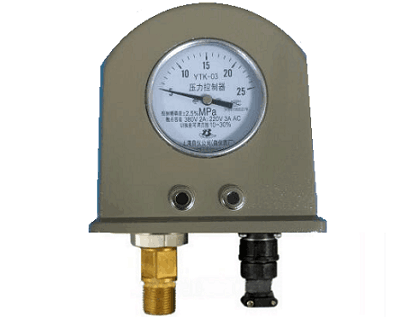

YTK-03压力控制器(0-25MPa可调带指示)

YTK压力控制器电气接线图
