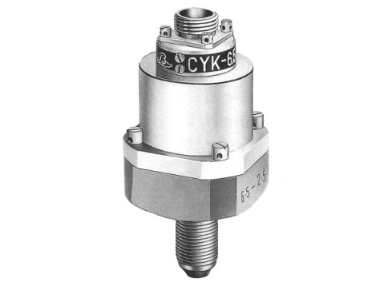

CYK-II压力继电器

CYK-II压力继电器简介
上海自动化仪表四厂生产的CYK-II压力继电器，具有体积小、重量轻，结构简单紧凑，特别在抗振动，抗冲击，耐过载，耐腐蚀及稳定性等方面都具有独特的优点。该产品分为三防式（防潮热，防盐雾，防霉菌）和一般式两种。本产品适用于异常恶劣环境条件下，压力自动控制设备的配套，尤其适用于宇航工业和船舰设备上的自控设备的配套。 本继电器按被测对象的不同控制要求，分为一位式，两位式及多位式等各种控制方法，每一种控制型式和设定值均可按用户的需要进行制造。

CYK-II压力继电器主要技术参数
◆精确度等级：2.5级
◆测量范围：0～25MPa范围可选
◆最大工作电流：400mA DC
◆最大工作电压：28V DC
◆使用环境温度：-40～70℃
◆工作压力变化速度：能承受在0.1s内压力从0上升到最大压力的压力冲击
◆耐振强度：300Hz 14g
◆温度附加误差：＜0.5%/10℃
◆重量：约160g

CYK-II压力继电器工作原理
当压力继电器在被测压力的作用下，膜片产生弹性位移，经传动机构传递，放大，使电刷在特制的平面导电触片上滑行以获得接通或断开的动作，从而将压力信号转换成开关信号。

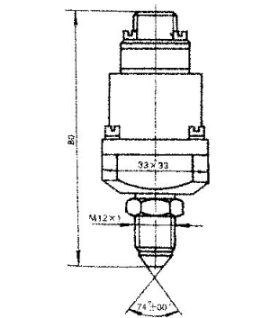

安装图片
