Y-150A半钢压力表(0-2.5MPa径向型)

Y-150A半钢压力表(0-2.5MPa径向型)

参考单价180元,Y-150A半钢压力表(0-2.5MPa径向型) 广泛适用于石油、冶金、核电、轻工、医药、食品及通讯领域中(技术装备)的测压系统测量无腐蚀性的液体介质的压力。


订购热线:13501686122

立即咨询
Y-150A半钢压力表(0-2.5MPa径向型)产品详情

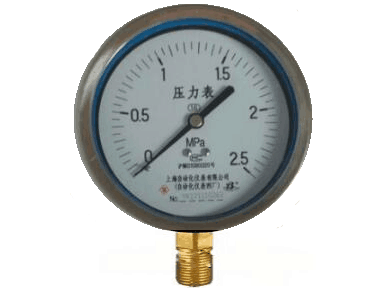

Y-150A半钢压力表(0-2.5MPa径向型)

Y-150A半钢压力表(0-2.5MPa径向型)简介
上海自动化仪表四厂的Y-A系列半钢压力表在吸取国外同类产品特点的基础上而研制的新颖压力表。它不仅外观精致,而且质优价廉,因此深受用户青睐,是目前国内外先进技术装备中抉择的理想配套仪表。 该产品的专利号:99225530.9,本厂生产的Y-150A半钢压力表(0-2.5MPa径向型) 广泛适用于石油、冶金、核电、轻工、医药、食品及通讯领域中(技术装备)的测压系统测量无腐蚀性的液体介质的压力。

Y-150A半钢压力表(0-2.5MPa径向型)主要技术参数
◆精确度等级:1.6级
◆测量范围:0-2.5MPa(0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60或-0.1~0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范围可选)
◆接头螺纹:M20*1.5或其它
◆表壳材质:0Cr18Ni9(304)
◆接头材质:铜合金HPb59-1
◆弹簧管材质:磷铜QSn4-0.3
◆使用环境温度:-40~70℃,5~55℃(外壳内充甘油),-25~55℃(外壳内充硅油)
◆抗工作环境振动:普通型为V.H.3,抗振型为V.H.4
◆温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)
◆外壳防护等级:IP65
◆仪表技术性能:普通型按GB1226-86,抗振型按JB/T6804-93
◆重量:约1.0Kg

半钢压力表结构原理
仪表由导压系统(包括接头、弹簧管等)、齿轮传动机构、示数装置(包括指针与度盘)和外壳(包括表壳、表盖、密封垫圈、表玻璃)等所组成。外壳为气密型结构,能有效地保护内部机构免受环境影响和污秽侵入。对于抗振型仪表,尚能抗工作环境较剧的振动和被测压力的脉动影响,鉴于仪表的整体结构设计合理、工艺精细,故具有较好的稳定性和较高的耐用性。
当被测介质的压力通过接头传至压力表的弹簧时,弹簧管受压力的作用而产生弹性形变,从而带动传动机构及指针,此时指针在压力表表盘上指示的刻度值,即为被测介质的压力值。

半钢压力表型号举例:
Y-150A表示表盘直径150mm的径向型半钢压力表
Y-150A-Z表示表盘直径150mm的径向型半钢耐振压力表
Y-151A表示表盘直径150mm的轴向型半钢压力表
Y-151A-Z表示表盘直径150mm的轴向型半钢耐振压力表
Y-152A表示表盘直径150mm的径向带后边型半钢压力表
Y-152A-Z表示表盘直径150mm的径向带后边型半钢耐振压力表
Y-153A表示表盘直径150mm的轴向带边型半钢压力表
Y-153A-Z表示表盘直径150mm的轴向带边型半钢耐振压力表

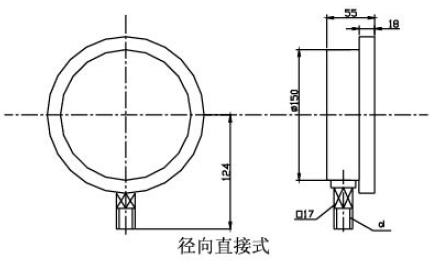

半钢压力表安装图片
Y-150A半钢压力表(0-2.5MPa径向型)
d=M20*1.5;G1/2″;ZG1/2″;1/2″NPT等
Y-150A半钢压力表(0-2.5MPa径向型)安装图片
