CY1-17E军工专用型压力传感器

CY1-17E军工专用型压力传感器简介
上海自动化仪表四厂生产的CY1-17E军工专用型压力传感器，可用于测量对4Cr13不锈钢不起腐蚀作用的液体，气体等介质的压力。该传感器具有如下特点：体积小，重量轻，过载能力大，输出信号大，抗振动性能好，在较恶劣的工作环境下，工作可靠性高，使用方便，能作遥测及远距离传输。主要用于军工、船舶等特殊行业。

CY1-17E军工专用型压力传感器主要技术参数
◆精确度等级：2.5级
◆测量范围：0～0.6、1、1.5、2、3、4、6、8、10、12、14、16、20、25MPa范围可选
◆重复性误差：≤±1.5%
◆非线性误差：≤3%
◆迟滞误差：≤2%
◆温度附加误差：不大于0.75%/10℃
◆电位计总电阻值：1000±200欧姆
◆供电电压：小于DC10V
◆使用环境温度：-40～80℃
◆耐振性：10～20Hz 2.5g；50Hz 5g；300Hz 10g
◆离心加速过载：25g
◆重量：约160g

CY1-17E军工专用型压力传感器原理
当传感器在被测压力的作用下，膜片即产生弹性位移，经传动机构传递，放大，使电刷在电位计上相应滑行，从而将压力转换成为电阻信号输出。

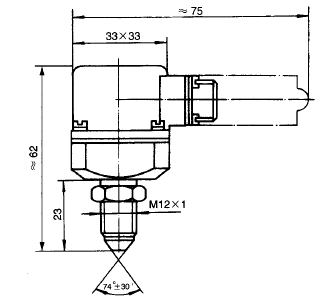

安装图片

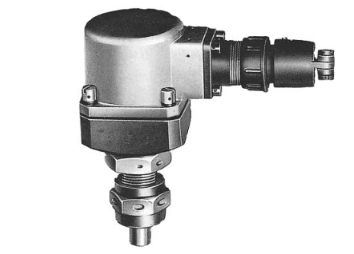

CY1-17E军工专用型压力传感器
