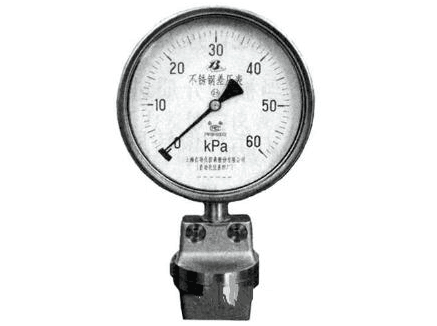

CYP-150B全不锈钢差压表(0-60KPa径向型)

CYP-150B全不锈钢差压表(0-60KPa径向型)简介：
上海自动化仪表四厂的CYP-150B全不锈钢差压表(0-60KPa径向型)主要应用于：液位测量；滤器监控；流量计量；化学工艺；食品工业等领域，仪表结构全部采用不锈钢制成，具有较强的耐腐蚀及抗工作环境侵蚀影响，仪表整体结构设计合理，工艺先进，稳定性好，使用寿命长，外观新颖，可承受较高的静压和低差压。

CYP-150B全不锈钢差压表(0-60KPa径向型)主要技术参数：
◆精确度等级：2.5级
◆差压测量范围：0-60KPa（0～25、40、60、100KPa范围可选）也可做成其它压力单位
◆静压测量范围：为差压测量范围的20～40倍
◆接头螺纹：G1/4或1/4″NPT
◆表壳材质：0Cr18Ni9（304）
◆接头材质：0Cr18Ni9（304）或0Cr17Ni12Mo2（316）
◆膜片、波纹管材质：00Cr17Ni14Mo2（316L）
◆使用环境温度：-20～70℃
◆抗工作环境振动：V·H·3级
◆外壳防护等级：IP54
◆重量：约2.5Kg
◆执行标准：企业标准Q/YXBM831-2007

不锈钢差压表结构原理：
仪表采用膜片式结构，有上下两个高低腔体，齿轮传动机构直接安装在支架的固定端，并通过连杆与膜片中间相连，度盘则直接固定在齿轮传动机构上。
仪表的工作原理：当被测介质进入高低压腔内体，使膜片产生位移并带动连杆，使齿轮机构产生位移并予放大，由指针偏转后指示出高低腔之间的差压值。

不锈钢差压表型号举例：
CYW-152B I型表示表盘直径为150mm的径向平行式安装不锈钢差压表
CYW-152B II型表示表盘直径为150mm的径向斜式安装不锈钢差压表
CYW-153B表示表盘直径为150mm的轴向安装不锈钢差压表
CYP-150B表示表盘直径为150mm的径向安装不锈钢差压表

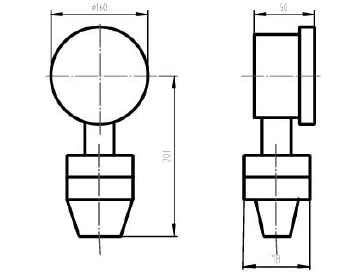

不锈钢差压表安装图片：
