YPF-100B-F不锈钢膜片压力表(-5~5KPa径向型)
参考单价1300元,膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压, 上海自动化仪表四厂 生产的YPF-100B-F不锈钢膜片压力表(-5~5KPa径向型),采用全不锈钢材料制成,
订购热线:13501686122
YPF-100B-F不锈钢膜片压力表(-5~5KPa径向型)简介
膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压,上海自动化仪表四厂生产的YPF-100B-F不锈钢膜片压力表(-5~5KPa径向型),采用全不锈钢材料制成,增加了仪表的防腐性能,另外仪表测量系统省去了传输介质,具有安全、整体结构设计合理,工艺精致和持久的稳定性。
YPF-100B-F不锈钢膜片压力表(-5~5KPa径向型)主要技术参数
◆精确度等级:2.5级
◆测量范围:-5~5KPa(正压0~1.6、2.5、4、6、10、16、25、40KPa;0~0.06、0.1、0.16、0.25、0.4、0.6、1、1.6、2.5MPa负压-1.6、-2.5、-4、-6、-10、-16、-25、-40~0 KPa;-0.1~0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa正负压-0.8~0.8,-1.2~1.2,-2~2,-3~3,-5~5,-8~8,-12~12,-20~20KPa范围可选)也可做成其它压力单位
◆接头螺纹:法兰连接
◆表壳材质:304或其它
◆接头材质:0Cr18Ni9(304)或0Cr17Ni12Mo2(316)
◆膜片材质:316L或其它
◆使用环境温度:-40~70℃;相对湿度不大于90%
◆温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)
◆抗工作环境振动:V·H·3
◆外壳防护等级:IP64
◆重量:1.6或2.9Kg
膜片压力表结构原理
仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构,具有较好的密封性,故能保护内部机构免受污秽侵入。
仪表的作用原理是基于弹性元件(测量系统上的膜片)变形。在被测介质的压力作用下,迫使膜片产生相应的弹性变形--位移,借助连杆组经传动机构的传动并予放大,由固定于齿轮上的指针逐将被测值在度盘上指示出来。
膜片压力表使用选型
型号举例:
YPF-100B表示表盘直径为100mm的径向型带隔离膜片螺纹安装的不锈钢膜片压力表
YPF-100B-F表示表盘直径为100mm的径向型带隔离膜片法兰安装的不锈钢膜片压力表
YPF-150B表示表盘直径为150mm的径向型带隔离膜片螺纹安装的不锈钢膜片压力表
YPF-150B-F表示表盘直径为150mm的径向型带隔离膜片法兰安装的不锈钢膜片压力表
膜片压力表安装图片

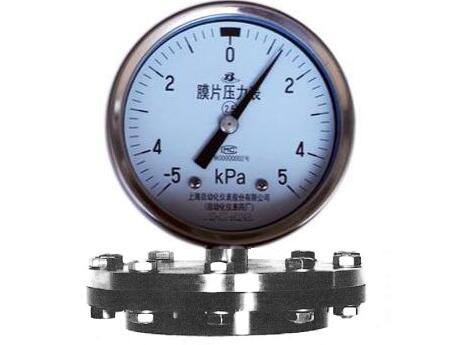

YPF-100B-F不锈钢膜片压力表(-5~5KPa径向型)
D=110mm D1=160mm H=66mm h=36mm
