PM10/2压力变送器

PM10/2压力变送器

参考单价2000元,PM10/2压力变送器系引进英国技术而制造,适用于工业过程中测量多种流体介质的压力,将压力参数转换成二线制4~20mA DC的标准直流信号输出,以便于与相应的显示仪等检测装置配套使用,实现对压力的自动检测和控制


订购热线:13501686122

立即咨询
PM10/2压力变送器产品详情

上海自动化仪表四厂

PM10/2压力变送器简介
本压力变送器系引进英国技术而制造,适用于工业过程中测量多种流体介质的压力,将压力参数转换成二线制4~20mA DC的标准直流信号输出,以便于与相应的显示仪等检测装置配套使用,实现对压力的自动检测和控制,上海自动化仪表四厂生产的PM10/2压力变送器接触介质采用不锈钢或哈氏合金材料,仪表具有精度高、耐振、抗射频电磁干扰、超小型、耐潮湿、安装简便等优点。

PM10/2压力变送器主要技术参数
◆精确等级:0.3级,0.5级(0.15级需定做)
◆测量范围:表压力0-10KPa至0-60MPa各档量程及真空,绝对压力0-25KPa至0-1MPa各档量程
◆输出信号:二线制4-20mA输出
◆供电电源:压力变送器两端电压为9-30V DC
◆量程与零点可调量:测量范围的±5%
◆使用环境:放大器工作温度-20~80℃,膜片工作温度-30~120℃,变送器储藏温度-30~125℃
◆容积变化量:不大于0.1cm3
◆重复性:优于满量程范围为0.15%
◆抗过载能力:准静态2-3倍量程
◆抗射频干扰:能承受电磁干扰流量为频率30KHz~200MHz,干扰强度:IV/mm的射频干扰
◆温度影响:使用环境温度如偏离20±20℃则需考虑温度附加误差
◆电源影响:小于全量程的0.005%/V
◆负载影响:小于全量程的0.01%/100
◆外壳防护等级:IP63
◆压力接口:G1/4或根据用户需要
◆重量:本体约0.4Kg
◆本质安全型(可选项),船用型(可选项)已获中国船级社ZC认证,编号SHT94710042

PM10压力变送器结构原理
PM10型压力变送器是一种固态压力变送器,采用先进的微机械刻蚀加工工艺制成的硅膜片上扩散四个电阻形成四臂式惠斯登电桥组成压阻式力敏器件,器件在激励电压作用下,将被测量压力作用在硅膜片上形成的应力转换成与被测压力成正比的电压输出信号。
硅应变膜片用玻璃作衬底,用静电液压焊接在玻璃和金属密封支架上,再焊上C276哈氏合金隔离膜片,并经充硅油作传压介质,形成完整的基芯组件。被测介质作用于隔离膜片上再经硅油传递压力到硅应变膜片上,则保证了仪表稳定性及扩展被测介质的适应能力。
先进的固态化元件所设计的二线制4~20mA输出的电子放大器以及温度补偿器而组成的电路板,置于316L不锈钢外壳内,并灌注硅橡胶,保证了抗震动,抗冲击和耐潮湿性能。
电子线路设计有反向二级管,穿心式电容及压敏电阻器,从而获得高性能的反向极性和过电压保护以及抗射频抗电磁干扰性能。

PM10压力变送器使用选型
上海自动化仪表四厂
型号举例:
PM10/2表示连接螺纹为G1/4外螺纹,输出信号为4-20mA的航空插座式压力变送器
PM10-B/2表示连接螺纹为G1/4,输出信号为4-20mA的航空插座式本安防爆型压力变送器
PM10-C/2表示连接螺纹为G1/4,输出信号为4-20mA的航空插座式船用型压力变送器
PM10-CB/2表示连接螺纹为G1/4,输出信号为4-20mA的航空插座式船用防爆型压力变送器

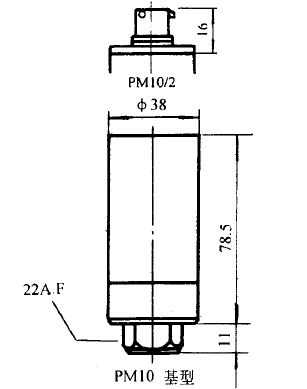

PM10压力变送器安装图片

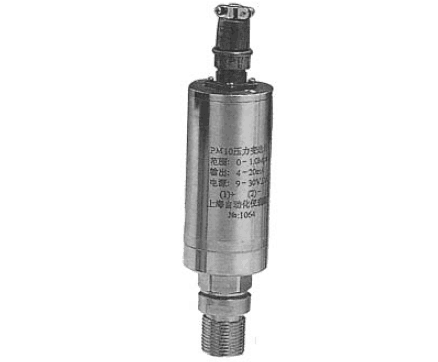

PM10/2压力变送器(航空插座式)
