YA-100氨压力表(0-1.6MPa径向型)

作者:上海自动化仪表四厂
来源:http://www.saic4c.cn
浏览次数:2270
导读:参考单价65元,上海自动化仪表四厂 的YA-100氨压力表(0-1.6MPa径向型)主要适用于在化肥生产过程中或制冷设备中用来测量氨的液体、气体或其混合物等的压力;亦可用于测量对普通碳素钢、奥氏体类不锈钢、合金结构钢以及锡铅合金钎焊料等

YA-100氨压力表(0-1.6MPa径向型)

YA-100氨压力表(0-1.6MPa径向型)简介
上海自动化仪表四厂的YA-100氨压力表(0-1.6MPa径向型)主要适用于在化肥生产过程中或制冷设备中用来测量氨的液体、气体或其混合物等的压力;亦可用于测量对普通碳素钢、奥氏体类不锈钢、合金结构钢以及锡铅合金钎焊料等无腐蚀作用的、非结晶和凝固的各种介质的压力。

YA-100氨压力表(0-1.6MPa径向型)主要技术参数
◆精确度等级:1.6级或2.5级
◆测量范围:0-1.6MPa(0~0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、或-0.1~0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范围可选)
◆接头螺纹:M20*1.5
◆表壳材质:普通钢
◆接头材质:合金钢
◆弹簧管材质:合金
◆使用环境温度:-40~70℃,相对湿度不大于90%
◆温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)
◆重量:约0.6Kg

氨压力表结构原理
仪表由导压系统(包括接头、弹簧管等)、齿轮传动机构、示数装置(包括指针与度盘)和外壳(包括表壳、表盖、密封垫圈、表玻璃)等所组成。
当被测介质的压力通过接头传至压力表的弹簧时,弹簧管受压力的作用而产生弹性形变,从而带动传动机构及指针,此时指针在压力表表盘上指示的刻度值,即为被测介质的压力值。

氨压力表型号举例
YA-100表示表盘直径100mm的径向型氨压力表
YA-150表示表盘直径150mm的径向型氨压力表

氨压力表安装图片

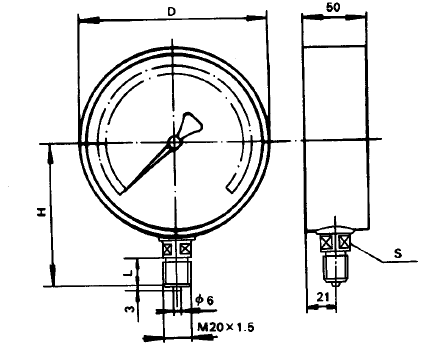

YA-100氨压力表(0-1.6MPa径向型)
D=100mm H=87mm L=20mm S=17mm

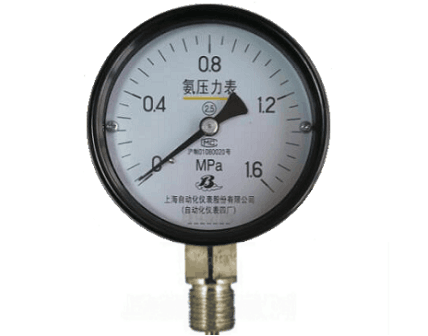

YA-100氨压力表(0-1.6MPa径向型)安装图片
