Y-100B-FZ/Z/MC卫生型卡箍式隔膜耐振压力表

作者:上海自动化仪表四厂
来源:http://www.saic4c.cn
浏览次数:124
导读:参考单价800元,上海自动化仪表四厂生产的Y-100B-FZ/Z/MC卫生型卡箍式隔膜耐振压力表具有装拆快捷方便,易于清洗,不易污染,清洁美观,安全可靠等优点

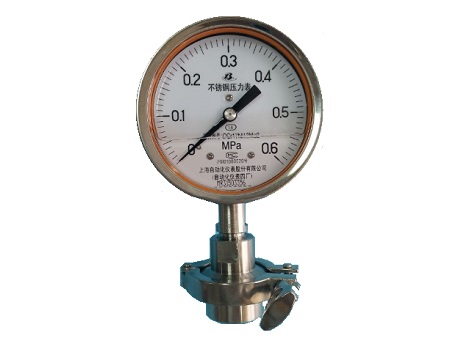

Y-100B-FZ/Z/MC卫生型卡箍式隔膜耐振压力表

Y-100B-FZ/Z/MC卫生型卡箍式隔膜耐振压力表简介:
为了防止高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合,应必须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜压力表,上海自动化仪表四厂生产的Y-100B-FZ/Z/MC卫生型卡箍式隔膜耐振压力表具有装拆快捷方便,易于清洗,不易污染,清洁美观,安全可靠等优点。

Y-100B-FZ/Z/MC卫生型卡箍式隔膜耐振压力表主要技术参数:
◆精确度等级:1.6级或1级
◆测量范围:0-0.6MPa(0~0.4、0.6、1、1.6、2.5、4、或-0.1~0.5、0.9、1.5、2.4MPa范围可选)也可做成其它压力单位
◆接头螺纹:M20*1.5或其它
◆表壳材质:不锈钢304
◆接头材质:不锈钢304,316L
◆弹簧管材质:316L
◆密封液:甘油或其它
◆隔膜体材质:0Cr18Ni9(304)
◆隔离膜片材质:316L
◆隔膜体连接方式:卡箍式安装
◆使用环境温度:-25~70℃,相对湿度不大于85%
◆温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)
◆抗工作环境振动:V·H·4
◆外壳防护等级:IP64

隔膜压力表结构原理:
当测量介质的压力作用于隔离膜片时,则膜片产生变形,产生的压力通过密封液传导至压力表弹簧管,使弹簧管产生形变并带动齿轮传动机构和指针,此时指针在表盘上指示的压力值就等于测量介质的压力。

隔膜压力表使用选型:
Y-100B-FZ/Z/MC卫生型卡箍式隔膜耐振压力表使用选型
型号举例:
Y-60B-F/Z/MC表示表盘直径60mm法兰材质不锈钢,隔离膜片材质316L,卫生型卡箍式隔膜压力表
Y-60B-FZ/Z/MC表示表盘直径60mm法兰材质不锈钢,隔离膜片材质316L,卫生型卡箍式耐振隔膜压力表
Y-100B-F/Z/MC表示表盘直径100mm法兰材质不锈钢,隔离膜片材质316L,卫生型卡箍式隔膜压力表
Y-100B-FZ/Z/MC表示表盘直径100mm法兰材质不锈钢,隔离膜片材质316L,卫生型卡箍式耐振隔膜压力表

隔膜压力表安装:
Y-100B-FZ/Z/MC卫生型卡箍式隔膜耐振压力表
A=43.5或56.5mm,B=50.5或64mm
Y-100B-FZ/Z/MC卫生型卡箍式隔膜耐振压力表安装图片
