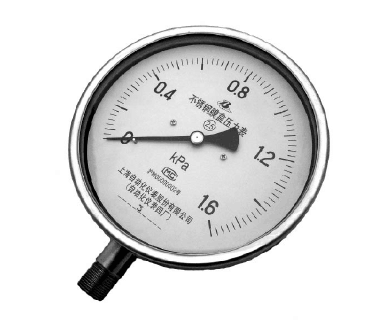

YE-150B不锈钢膜盒压力表(0-1.6KPa径向型)
参考单价600元左右,上海自动化仪表四厂 的不锈钢膜盒压力表在参照原有膜盒压力表的结构特点而研制的具有耐腐蚀作用的微压表,本厂生产的YE-150B不锈钢膜盒压力表(0-1.6KPa径向型) 可用于测量在耐腐要求较高的工艺流程中各种气体介压力。
订购热线:13501686122
YE-150B不锈钢膜盒压力表(0-1.6KPa径向型)简介
上海自动化仪表四厂的不锈钢膜盒压力表在参照原有膜盒压力表的结构特点而研制的具有耐腐蚀作用的微压表,本厂生产的YE-150B不锈钢膜盒压力表(0-1.6KPa径向型) 可用于测量在耐腐要求较高的工艺流程中各种气体介质的微压和负压,应用于锅炉通风和气体管道等设备上,是国内外用户先进技术设备的理想配套产品。
YE-150B不锈钢膜盒压力表(0-1.6KPa径向型)主要技术参数
◆精确度等级:2.5级,1.6级需定做
◆测量范围:0-1.6KPa(正压0~1.6、2.5、4、6、10、16、25、40Kpa负压-40、-25、-16、-10、-6、-4、-2.5、-1.6~0Kpa正负压-0.8~0.8,-1.2~1.2,-2~2,-3~3,-5~5,-8~8,-12~12,-20~20KPa)其它范围需指出
◆接头螺纹:M20*1.5或G1/2″;ZG1/2″(NPT)
◆表壳材质:0Cr18Ni9(304)或321
◆接头材质:0Cr18Ni9(304)或0Cr17Ni12Mo2(316)
◆膜盒材质:0Cr17Ni12Mo2(316L)
◆使用环境温度:-25~55℃;相对湿度不大于80%
◆抗工作环境振动:V·H·3
◆外壳防护等级:IP64
◆重量:约1.0Kg
膜盒压力表结构原理
仪表由测量系统(包括接头、波纹膜盒等),传动机构(包括拨杆机构、齿轮传动机构),指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下,其自由端产生相应的弹性变形,再经齿轮传动机构的传动并予放大,由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
膜盒压力表型号举例:
YE-100B表示表盘直径为100mm的径向型耐腐蚀不锈钢膜盒压力表
YE-100B-FZ表示表盘直径为100mm的径向型耐腐蚀抗振不锈钢膜盒压力表
YE-150B表示表盘直径为150mm的径向型耐腐蚀不锈钢膜盒压力表
YE-150B-FZ表示表盘直径为150mm的径向型耐腐蚀抗振不锈钢膜盒压力表
膜盒压力表安装图片
YE-150B不锈钢膜盒压力表(0-1.6KPa径向型)
H=120mm l=60mm Φ1=150mm Φ2=152mm
