压力表冷凝圈

压力表冷凝圈简介
压力表冷凝圈又叫压力表缓冲管或压力表弯，一端用来连接压力表另一端与压力表截止阀或直接连接在管道及其它装置上，用来缓冲被测量介质对压力表弹簧管的瞬时冲击，同时可降低被测介质的温度，是对压力表进行保护的装置。与上海自动化仪表四厂压力表配套，广泛适用于啤酒、饮料、食品、造纸、制药及工艺管道上要求对流体压力进行测量的场合。

压力表冷凝圈主要技术参数
◆工作温度：0-350℃
◆接口螺纹：M14*1.5、M20*1.5、G1/4、G1/2或其它
◆适用压力表：Y-60、Y-100、Y-150系列压力表
◆压力范围：0～25MPa
◆测量介质：空气、水、蒸汽等
◆仪表材质：不锈钢304、321、316、316L等
◆安装方式：90度内外螺纹连接
◆使用环境温度：-25～70℃
◆接头重量：约500g

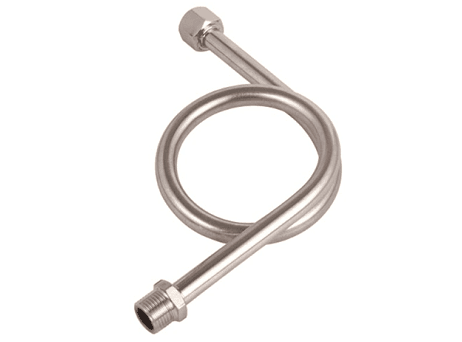

安装图片
压力表冷凝圈

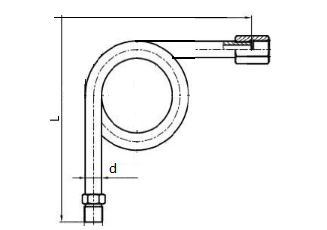

L=160mm左右 d=Φ14*2或Φ18*3
内外螺纹M20*1.5或根据用户需要
