YXG-1521B/1防爆感应式电接点压力表

作者:上海自动化仪表四厂
来源:http://www.saic4c.cn
浏览次数:1184
导读:参考单价3500-4000元,本仪表专用于某些有爆炸危险的场所,具有对工艺流程中的流体介质的压力参量进行检测、自动控制、自动报警等功能。 上海自动化仪表四厂 生产的YXG-1521B/1防爆感应式电接点压力表按《GB3836.1-2000爆炸性环境用防爆电

YXG-1521B/1防爆感应式电接点压力表

YXG-1521B/1防爆感应式电接点压力表简介
本仪表专用于某些有爆炸危险的场所,具有对工艺流程中的流体介质的压力参量进行检测、自动控制、自动报警等功能。上海自动化仪表四厂生产的YXG-1521B/1防爆感应式电接点压力表按《GB3836.1-2000爆炸性环境用防爆电气设备通用要求》和《GB3836.4-2000爆炸性环境电气设备本质安全型电路和电气设备“i”》两标准设计制造的,并经国家级仪器仪表防爆站安全监督检验站检验。仪表与安全栅配套使用,可构成本质安全防爆系统。仪表防爆标志为ExibⅡCT6。仪表防爆合格证编号为GYB05169。该表可适用于户内或有遮盖物的1区和2区的爆炸性工厂危险场所。仪表主要用于核电、化工、船舶、冶金等行业。

YXG-1521B/1防爆感应式电接点压力表主要技术参数
◆精确度等级:1.6级
◆测量范围:0-1MPa(0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60或-0.1~0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范围可选)
◆接头螺纹:M20*1.5
◆表壳材质:0Cr18Ni9(304)
◆接头材质:0Cr18Ni9(304)
◆弹簧管材质:0Cr17Ni12Mo2(316)
◆控制方式:感应式电流开关(引进德国“p+f”公司的器件)
防爆感应式电接点压力表控制方式
◆工作电压:8V DC
◆工作电流:通态≥3mA、断态≤1mA
◆二限最小的间隔范围:满量程的2.5%
◆工作环境温度:-10~55℃
◆重量:约1.5Kg

防爆感应式电接点压力表结构原理
本仪表的测量系统由弹簧管、拉杆和齿轮传动机构、示值部件组成。被测介质的压力作用于弹簧管,使其自由端产生位移,由拉杆传至齿轮传动机构予以放大,并转换成指针的转动,在度盘上指示出被测压力值。
本仪表的接点形式为感应式接点开关,是由安装在上、下限设定针上的感应开关及信号针组成。其关键器件--感应开关由德国的“p+f公司”制造。接点发出位式信号的工作原理以YXG-1520-B/21为例加以说明:当压力为零时,上限接点输出为小于1mA的断态信号,下限接点输出为大于3mA的通态信号。当压力上升到达下限值时,下限信号针进入下限感应开关的缝隙中,使下限感应开关电气状态改变,下限接点输出立即跳变成小于1mA的断态信号。当压力继续上升,下限信号针保留,接点信号保持。当压力上升到达上限值时,上限信号针被带离上限感应开关的缝隙,使上限感应开关的电气状态改变,上限接点输出立即跳变成大于3mA的通态信号。压力继续上升,信号保持。当压力回落至上限值时,上限信号又插回上限感应开关的缝隙中,上限感应开关又回复原来状态,使上限接点输出跳变回小于lmA的断态信号。压力继续下降,信号保持。当压力下降至下限值时,下限信号针又被带离下限感应开关的逢隙,下限感应开关又回复原来的状态,使下限接点输出跳变回大于3mA的通态信号。

防爆感应式电接点压力表型号举例:
YXG-1520-B/21表示表盘直径150mm径向上、下限控制的防爆感应式电接点压力表
YXG-1521-B/1表示表盘直径150mm径向单上限控制的防爆感应式电接点压力表
YXG-1522-B/2表示表盘直径150mm径向单下限控制的防爆感应式电接点压力表
YXG-1523-B/11表示表盘直径150mm径向双上限控制的防爆感应式电接点压力表
YXG-1524-B/22表示表盘直径150mm径向双下限控制的防爆感应式电接点压力表
YXG-1525-B/12表示表盘直径150mm径向下、上限控制的防爆感应式电接点压力表

防爆感应式电接点压力表安装图片

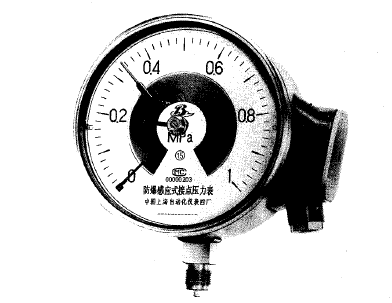

YXG-1521B/1防爆感应式电接点压力表
D1=165mm D2=182mm(用于国内设备)
D1=176mm D2=195mm(用于国外设备需特殊订货)
YXG-1521B/1防爆感应式电接点压力表安装图片
