YTZ-150电阻远传压力表(0-0.6MPa径向型)
参考单价210-260元,YTZ-150电阻远传压力表(0-0.6MPa径向型)在仪表内部设置一滑线电阻式发送器,可把被测值以电量值传至远离测量点的二次仪表上,以实现集中检测和远距离控制。此外本仪表还能就地指示压力,以便于现场工艺检查。
订购热线:13501686122
YTZ-150电阻远传压力表(0-0.6MPa径向型)简介
上海自动化仪表四厂的电阻远传压力表,适用于测量对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力.我厂生产的YTZ-150电阻远传压力表(0-0.6MPa径向型)在仪表内部设置一滑线电阻式发送器,可把被测值以电量值传至远离测量点的二次仪表上,以实现集中检测和远距离控制。此外本仪表还能就地指示压力,以便于现场工艺检查。
YTZ-150电阻远传压力表(0-0.6MPa径向型)主要技术参数
◆精确度等级:1.6级
◆测量范围:0-0.6MPa(0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60或-0.1~0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范围可选)
◆发送器起始电阻值:3-20欧姆
◆发送器满度电阻值:340-400欧姆
◆滑线电阻式发送器接线图:发送器接线端①②外加电压不大于6V DC
◆接头螺纹:M20*1.5或其它
◆表壳材质:普通钢
◆接头材质:普通钢或其它
◆弹簧管材质:0Cr17Ni12Mo2(316)
◆使用环境温度:-40~60℃,相对湿度不大于85%
◆温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)
◆重量:约1.2Kg
◆配套二次仪表:XMY-10压力数字显示仪或XMY-12压力数字显示控制仪
电阻远传压力表结构原理
本仪表由一个弹簧管压力表和一个滑线电阻式发送器等所组成。
仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上,因此当齿轮传动机构中的扇形齿轮轴发生偏转时,电阻发送器的转臂(电刷)也相应地得以偏转,由于电刷在电阻器上滑行,使得被测压力值的变化变换为电阻值的变化,而传至二次仪表上,指示出相应的读数值。同时,一次仪表也由指针指示出相应的压力值。

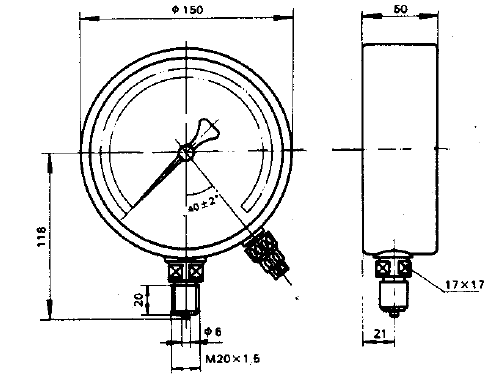

电阻远传压力表安装图片

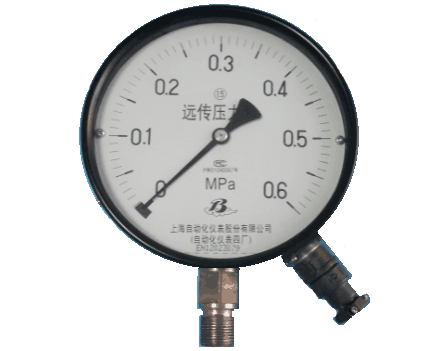

YTZ-150电阻远传压力表(0-0.6MPa径向型)
