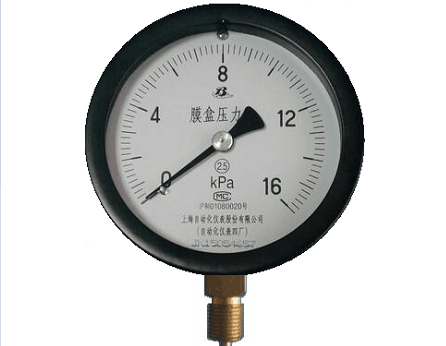

YE-150膜盒压力表0-16KPa

YE-150膜盒压力表0-16KPa简介
上海自动化仪表四厂的普通膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压，气体广泛应用于锅炉通风和气体管道等设备上，仪表可以就地安装并现场指示。本厂生产的YE-150膜盒压力表0-16KPa具有外观新颖、质量稳定等优点，深受国内外用户欢迎。

YE-150膜盒压力表0-16KPa主要技术参数
◆精确度等级：2.5级，1.6级需定做
◆测量范围：0-16KPa（正压0～1.6、2.5、4、6、10、16、25、40Kpa负压-40、-25、-16、-10、-6、-4、2.5、-1.6～0Kpa正负压-0.8～0.8，-1.2～1.2，-2～2，-3～3，-5～5，-8～8，-12～12，-20～20KPa范围可选择）
◆接头螺纹：M20*1.5
◆表壳材质：普通钢
◆接头材质：黄铜HPb59-1
◆膜盒材质：锡青铜QSn6.5-0.1
◆安装方式：径向式垂直安装
◆使用环境温度：-25～55℃；相对湿度不大于80%，周围空气中不含有腐蚀仪表的有害气体
◆温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃
◆重量：约1.3Kg

普通膜盒压力表结构原理
仪表由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经过拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。

普通膜盒压力表型号举例：
YE-75表示表盘直径为77mm的径向型膜盒压力表
YE-100表示表盘直径为100mm的径向型膜盒压力表
YE-150表示表盘直径为150mm的径向型膜盒压力表

普通膜盒压力表安装图片
YE-150膜盒压力表0-16KPa
D=150mm H=118mm L=20mm S=22mm
d=M20*1.5 h=17mm
