打败压力尖峰防止损坏压力测量仪器

    特别是在测量管道系统中的流体压力时，压力变送器会一直被超压破坏。对受损设备的分析往往表明，比应用中普遍的系统压力高得多的压力导致仪器失效。



    然后由我们上海自动化仪表四厂通知用户故障原因的用户常常不能解释为什么比他的系统的公称压力高数倍的压力应该导致故障。通常，这些较高的压力是由所谓的“水锤”造成的。水锤是一种压力波动，发生在带有开口的流动液体中，并且最重要的是关闭阀门。由于这种物理效应首先出现在早期的水管中，因此采用了“水锤”的名称。



    在极端情况下，由此产生的压力波动可能达到几百巴，取决于阀门的管道直径和关闭速度。因此，水锤效应通常会导致管道系统，阀门和泵的损坏。典型的压力变送器提供2至4倍超压安全性 - 意味着即使使用2倍甚至4倍标称压力，也可以使用，不会造成永久性损坏。为了能够承受液体中的压力波动，需要在3 bar的生活用水系统中使用300 bar的传感器，以便所有极端条件都能够存活下来。但是，这也会导致相应的测量不确定性。因此，许多压力变送器制造商提供缓冲器。缓冲器基本上就像一个关闭超压阀一样。

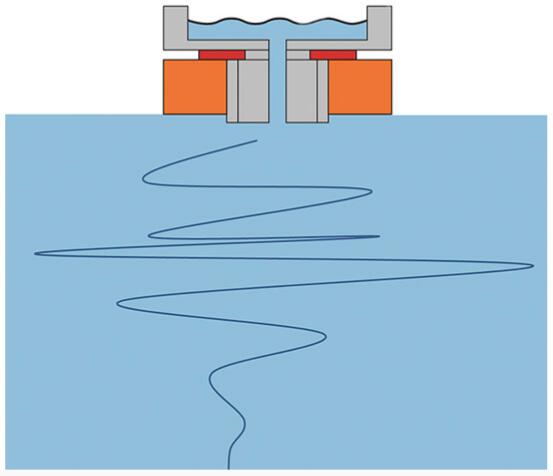

    因此，阀杆通过介质压入壳体座中并因此关闭与压力变送器或压力表的连接的闭合压力通过弹簧设定。由于缓冲器中的机械系统的惯性，可能不会因小的阀关闭速度而出现非常快的压力峰值。保护压力变送器和压力表免受压力波动的另一种方法是缩小通向隔膜的压力通道。因此，将压力通道减小到直径小于1毫米，可以调节快速和强大的压力峰值，从而保护传感器免受损坏。
