差压变送器工作原理:差压变送器如何测量流体流量?
- 发表时间:2019-03-17
- 来源:本站
- 人气:712
流量测量基本上是确定工厂或工业中的流体流量的过程。这种测量可以借助于各种装置来完成,例如正位移计,差压变送器,科里奥利,磁力计等。然而,差压变送器正在大规模地用于各种工业中的流量测量。这些流量计既可以用作气体流量计,也可以用作液体流量计。根据应用要求使用不同类型的差压变送器。在这篇文章中,我们将阐述差压变送器及其类型的工作原理以及差压变送器如何测量流体流量?
差压变送器的工作基于伯努利原理。以下是差压变送器的工作原理,通过一些易于理解的步骤进行说明:
步骤1:通过差压变送器在管道中产生压缩。
步骤2:由于这种收缩,在流量计中产生压降。
步骤3:该压降随着流体流量的增加而增加。
步骤4:上游和下游压力通过脉冲管道输送到差压变送器。
步骤5:然后通过变送器测量该差压并确定流体流量。
差压变送器有哪些类型?
基于测量,使用不同类型的差压变送器。以下是几种DP流量计。
使用自重测试仪校准

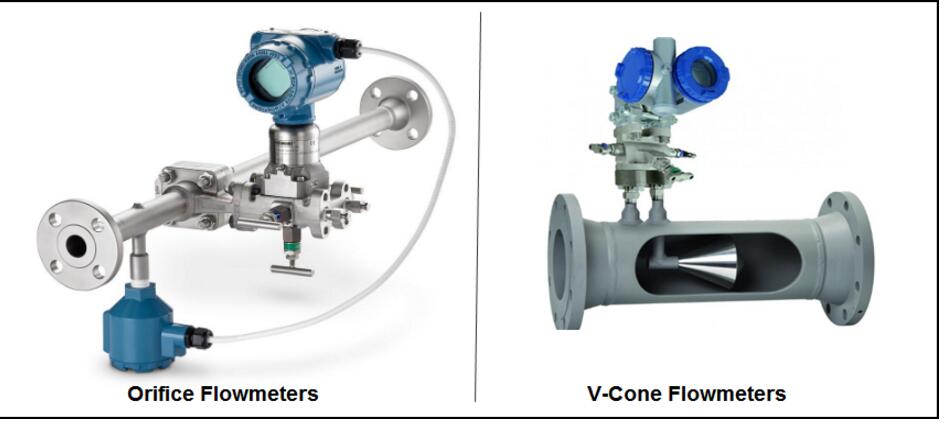

孔板流量计:孔板流量计由带有开口的扁平金属板组成。该平板安装在圆形管中,并垂直于流动的流体。当流体通过开口(孔口)时,引起限制,这降低了压力并增加了流动的速度。管流流和孔之间的压力由差压变送器测量。
皮托管 - 静压管流量计:这些流量计由环形管,皮托管和静压端口组成。皮托管将流体流动的动能转换为势能,以确定流动流中某点的局部速度。
V-Cone流量计:顾名思义,这些流量计由V形锥形元件组成。它被放置在管道的中心以形成用于使流体通过的环形空间。这决定了流体流动并产生压差。与孔板技术相比,它可以使压差测量更容易,噪音更小。锥体之前和锥体之后的压力在差压变送器的帮助下测量。
还有其他类型的流量计,例如弯头,楔形,弹簧加载的可变孔径,喷嘴,文丘里管和层流流量计。希望这篇文章能帮助您了解差压变送器的工作原理。此外,有关不同类型差压变送器的信息将帮助您选择适合您的流量测量的流量计。如果您在为您的应用选择合适类型的变送器时感到困惑,您可以向专家寻求建议。变送器车间就是这样一位专家,它提供各种可靠的差压变送器,
