如何安装压力表以及压力表安装支架有哪三种?
- 发表时间:2019-03-17
- 来源:本站
- 人气:716
如何使用安装座安装仪表所以你有一个压力表,就像你今年春天捕获的奖杯贝斯一样,你想安装它以便每个人都可以看到。虽然大多数应用都允许在没有这一步骤的情况下连接压力表并将其留在原位,但将压力表安装到仪表板上可以使其更易于阅读。它可以通过隐藏相关的管道和管道来创建更清洁的显示器。
但你是怎么做到的?我们提供三种最常见的压力表安装支架。它们是前法兰,后法兰和U形夹 安装支架。您使用的安装支架类型取决于您的仪表类型和您要完成的外观。所述前凸缘和U形夹紧件非常适合与背面的连接安装压力表。它们可以单独使用,也可以串联使用。
甲后凸缘支架应该具有较低安装量规,其在底部计的连接,或左/右侧安装使用。只是一句警告。切割钢安装支架可能很锋利,因此在施加压力或试图安装压力表时要小心!

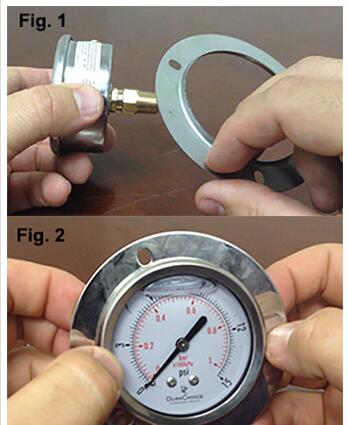

另外,请记住从前后法兰安装支架和仪表外壳周围的任何贴纸上取下保护膜。安装支架根据严格的参数进行加工,以紧贴其相应的规格。去除贴纸和胶片使安装更容易。前法兰安装支架安装在仪表背面,背面有一个连接(图1)。放置安装支架,使扩口端朝后,光亮的一面(刚从中取下保护膜)绕着仪表背面向前。
记下紧固件(螺钉/螺栓)孔位于支架环周围的位置。如果您的面板有预先钻好的起动孔,最好将支架的孔向上排成一行,并在安装支架之前将仪表的表面定位到正确的位置。
虽然安装支架一旦安装就可以围绕面部移动,但事先要容易这样做。当您将脸部放在正确的位置时,均匀施加压力(图2),将环慢慢地放在箱子上。在施加压力时旋转压力表可能有助于滑动支架。
将支架连接到压力表后,如果已预先钻好螺栓孔,则可以通过螺钉或螺栓将其连接到预切割面板上。或者,您可以将支架安装在面板中,然后尝试将测量仪插入其中。但是,这样做所需的力可能会损坏面板,因此不建议这样做。
虽然在设计和实施方面有所不同,但U型夹具安装支架也与液体填充式背面连接仪表一起使用,并且需要预切割面板进行安装。U型夹具可与前法兰安装座一起使用,但两者都不是必需的,只要您安装仪表的面板具有正确尺寸的孔以防止打滑。上海自动化仪表四厂仪表采用不同的连接设计,不能与U型夹连接。

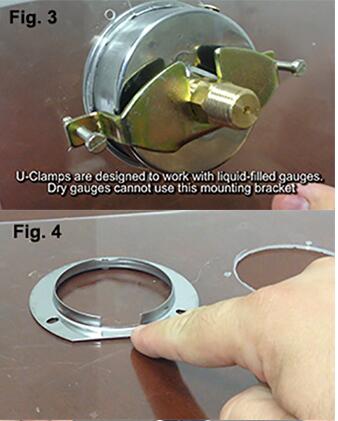

要使用U形夹支架,请将仪表送入面板,就像在前法兰安装的最后一步中一样。一旦仪表穿过面板,您就可以将U形夹的“U”部分安装在仪表连接处的相应窄点周围(图3)。
当您转动附带的螺栓以在面板背面产生张力时,这将锁定到位。该张力使得压力表保持在适当的位置,将面板“夹紧”在张紧螺栓和量规外壳的外边缘之间。
所述后凸缘的安装支架是安装简单的支架和一种不需要预切割面板的唯一安装支架。只需在墙壁上选择要安装底部连接支架的位置,然后将支架拧入墙壁,使法兰朝前(光亮面朝前,安装座将平放在墙壁上 - 见图4)。

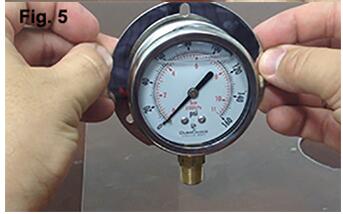

务必将支架法兰中的间隙保持在适当的位置。对于底部安装量规,这意味着在底部。对于左侧或右侧安装量规,它表示连接侧。当压力表压入压力表时,压力表连接将适合间隙(图5)。
请记住,使用此安装支架可从前面看到连接到仪表的管道/管道。虽然这可能不那么美观,但它确实使得仪表连接更易于更换或维护。<
