　　出于本文的目的，我们上海自动化仪表四厂将高压仪表定义为能够测量超过10,000至20,000 PSIG(700至1,400 bar)压力的设备。下面上海自动化仪表四厂小编将关于三组不同类别的高压仪表的功能及操作测量方法细节介绍

　　可以将这些传感器分组为其他特性，例如：

　　1.机械，如压力中继器，螺旋波登管或自重测试仪;

　　2.电子，如应变仪设备;

　　3.超高压探测器，体积模量和细胞。

　　自重活塞压力表

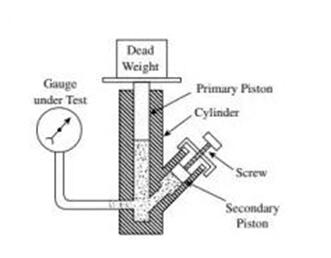

　　如图所示，这些是活塞式计量器，其中测试压力与施加到活塞的已知区域的已知重量相平衡。通过次级活塞施加测试压力。这些自由活塞卡钳的主要用途是校准其他压力传感器的主要标准。国家标准办公室(NBS)多年来一直在使用这些设备。活塞式压力表或自重测试压力表通常配有多个可互换的活塞组件和由NBS认证的砝码。它们可用于在低至5 PSIG(35 kPa)或高至100,000 PSIG(690 MPa)的压力水平下进行校准。范围已扩展到甚至更高的压力，但研究活塞和气缸材料及其承受负荷的处理是一个限制。假设您想要在保持自重低于1000磅(450千克)的同时产生100,000 PSIG的压力，则必须将活塞面积减小到0.01 in2(6.4 mm2)。

　　这意味着直径为0.1英寸(2.5毫米)的活塞必须支撑1000磅的重量，同时也要旋转。多年来，自重活塞压力表的精度得到了提高。对于更高压力的服务，主要的改进是通过对气缸的外表面加压来控制活塞气缸间隙。因此，活塞气缸间隙保持恒定，导致活塞的下降速率不受压力水平的影响。实验室活塞式压力计由NBS标准化，校准相关重量并测量活塞直径。NBS发现这些自重测试压力表的测量压力大于40,000 PSIG(280 MPa)时，测量压力为10,000的1.5份，而在较低压力下测量压力为100,000。工业自重测试仪的不准确度优于跨度的±0.1%。自由活塞式压力表仅限于其主要用途，是校准其他压力传感器的主要标准，因为它响应缓慢，对于直接工业安装不实用。

　　螺旋波登管

　　本仪器中使用的螺旋元件的最大倾斜度可达0至80,000 PSIG(0至550 MPa)，并且可以检测压力，误差约为量程的1%。

　　如图所示，这些电池由在内端封闭的空心圆柱形钢探针和伸出探针外端的茎杆组成。当受到过程压力时，探头的活动部分各向同性地收缩，使其尖端向右移位。结果，杆向外移动，增加了它的距离超出外端的项目。可以通过电磁拾音器，电容拾取器或机械位移发射器(气动或电子)的使用来检测杆运动。该装置的范围为0-50,000至0-200,000 PSIG(0-350至0-1,400 MPa)，其不准确度为满量程的±1至2%。与其他高压传感器相比，它的优点包括其相对快速的响应，远程读取特性以及绝对的设计。
