校准HART压力变送器和HART通讯器最常见的误解

    HART压力变送器是流程工业中最常用的智能压力变送器。校准和修剪HART压力变送器时应该考虑什么? 我们来看看要考虑的最重要的事情。而且，让我们上海自动化仪表四厂带大家直接了解HART传播者最常见的误解。



    HART压力变送器的结构

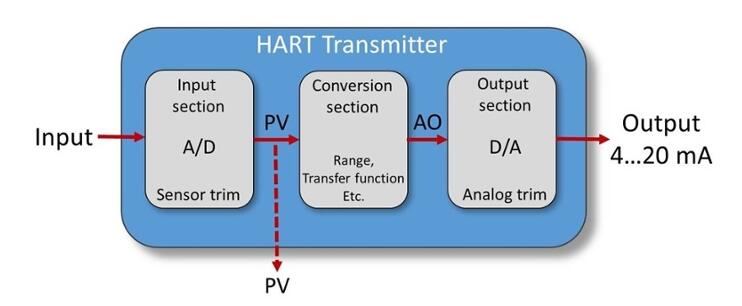

    我们先来看看HART发射机的基本结构(图1)。过程测量(压力，温度传感器等)连接到输入，并从输出中获得一个与输入相关的模拟mA信号。也可以读出数字PV变量，该变量是频移调制的并且在相同导线中在mA信号的顶部传播。



    然而，实践中mA信号是最常用的信号。可以看出，输入首先进入输入部分，进行A / D转换并将信号转换为数字信号。从这一点开始，可以读取数字过程变量(如主变量PV)。数字信号通过转换部分进行各种配置，如范围和传输功能。最后，mA信号(AO)的数字表示在输出部分和其D / A转换中被转换为真实的模拟mA信号。







    校准



    当你想进行计量校准时，你会做什么?您可以测量(或生成)精确的输入，并精确测量输出，通常是mA输出。您可以在整个范围内使用几个点，例如25%的步数。最后你记录校准。输入和输出应使用精确和可追溯的参考标准或校准器进行测量。根据大多数国际标准，校准不包括可能需要的调整，但实际上它有时包含在术语校准中。



    组态



    术语配置意味着使用支持HART协议的通信设备更改HART压力变送器的某些设置。最好记住配置不是校准，配置不能保证压力变送器的准确性。可以使用HART通信器或使用支持HART通信的校准器进行配置。



    修剪(或调整)



    如果您已经校准了HART压力变送器并发现压力变送器出现了一些故障，应该对压力变送器进行修整(或调整)以准确测量。有时候人们会认为如果他们只使用毫安输出，他们只需要调整输出/模拟部分。但是，由于输入部分和输出部分串联，如果使用毫安输出，两者应始终进行调整。当然，你可以调整一个以补偿另一个的错误，但不建议这样做。



    HART通讯器 - 最常见的错误概念设置正确



    HART通信器无法校准HART压力变送器



    一种常见的误解似乎是HART通信器可用于发射机校准 - 不，这是不正确的。如上所述，HART压力变送器的计量校准不能单独使用HART通信器完成，您将始终需要一个参考标准(校准器)来执行此操作。



    HART手操器无法修剪HART压力变送器



    另一个常见的误解是，HART通信器本身可以修剪HART发射器 - 不，这是不正确的。修剪(或调整)不能单独使用HART通信器完成，您将始终需要一个参考标准(校准器)来进行修整所需的测量。



    HART通信器无法测量mA



    有时候人们会认为HART通信器可以测量压力变送器的毫安输出信号 - 不，这是不正确的。一个典型的HART通信器可以显示AO值，这是标称mA值的数字表示。所以，这不是一个真正的测量毫安电流信号，并不能告诉发射器真正输出的是什么毫安。即使HART手操器的AO值显示为4.000 mA，也不表示输出电流为4.000 mA。所以你真的需要一个毫安表或一个校准器来测量真正的毫安输出。



    我们上海自动化仪表四厂希望这篇短文有助于阐明HART压力变送器的主要结构，校准，修剪和相关术语。
