从隔膜压力表的性能曲线怎么看出设备的预期结果
- 发表时间:2019-06-27
- 来源:本站
- 人气:356
在之前的文章中,我们讨论了隔膜压力表的工作原理以及安装此类隔膜压力表的优点。在这篇博文中,我们特别关注隔膜压力表的性能。如果您不知道隔膜压力表在不同情况下的性能如何,您怎么知道隔膜压力表适合您的需求?这就是性能曲线的来源。
隔膜压力表性能曲线
我们提供多种隔膜压力表。在我们的案例研究中,该隔膜压力表每分钟可输送高达397升的压力,可产生高达8.4巴的压力。该隔膜压力表可用于隔膜压力表送油,溶剂,化学品和润滑剂以及其他流体。 查看隔膜压力表的性能曲线将准确地告诉您设备的预期结果。这是评估隔膜压力表是否适合您的好方法。

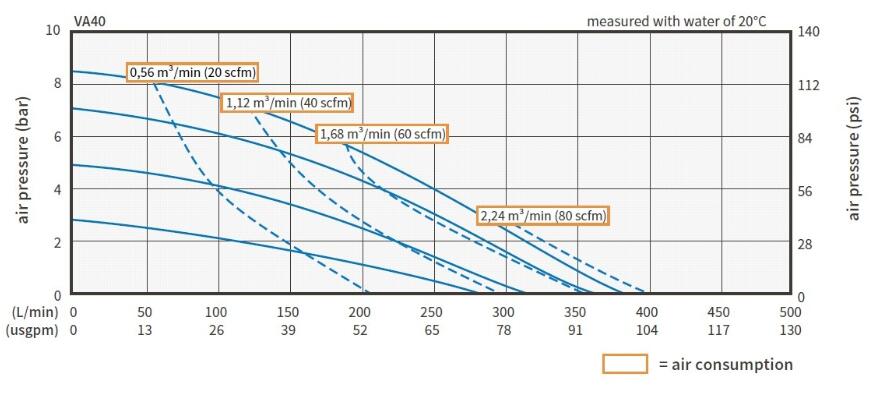

以上性能曲线适用于隔膜压力表,并显示隔膜压力表送特定体积液体所需的空气压力(有粘性流体可用的校正表)。看起来很复杂; 然而,只需一点点帮助就可以轻松掌握 - 我们会告诉你!
让我们分解图表上的所有内容:
Y轴:图表的Y轴或垂直侧显示您在左侧的条形图中使用的气压,从0到10测量。在图表的右侧,您将看到另一个垂直线,其中气压以psi为单位测量。这也是隔膜压力表的排放压力。
X轴:X轴或底部水平黑线表示隔膜压力表送的流体体积。这从0升到500升或每分钟130加仑。
橙色盒子:它们包含隔膜压力表的空气消耗率,单位为立方米/分钟或标准立方英尺/分钟(SCFM)。
性能曲线允许您计算移动特定体积流体所需的空气压力。例如:
—然后,沿着最靠近左侧的实线蓝线,直到它终止于Y轴。那是你所需的进气压力。在这种情况下,它是7条。
—在线上跟踪您的手指,直到它与X轴上每分钟200升的垂直线相交。
—首先,我们需要找到您的入口压力。将手指放在Y轴上的4条线上。
—假设您在4 bar排放压力下需要每分钟200升的体积。
—最后,您可以通过沿着最近的蓝色虚线跟踪手指来计算出空气消耗,该点从水平线从4 bar和垂直线从200L / min相交,直到连接的橙色框。在这种情况下,要在4 bar排出压力下达到每分钟200升,您需要7 bar入口压力,60scfm。
绩效曲线的力量
掌握了这些知识后,您可以使用任何性能图表来确定隔膜压力表在特定情况下的性能。
