上海自动化仪表四厂压力表散热器种类图文说明

压力表散热器简介

压力表散热器是冷却被测高温气体、液体等压力介质，能有效降低压力介质的温度,并可减小压力介质的压力脉动对压力表的冲击,使压力表能长期正常使用。压力表散热器一端用来连接压力表另一端与压力表截止阀或直接连接在管道及其它装置上，本厂的压力表散热器主要有五种类型与压力表配套，常用于不饱和蒸汽等高温介质的量测。

压力表散热器主要技术参数
◆工作温度：0-200-400℃
◆接口螺纹：内外螺纹M20*1.5、G1/2或其它
◆适用压力表：Y60、Y-100、Y-150系列压力表
◆压力范围：0～30-40MPa
◆测量介质：气体、水、蒸汽等
◆仪表材质：不锈钢304、321、316、316L等
◆安装方式：内外螺纹连接或根据需要
◆使用环境温度：-25～70℃
◆散热器重量：300-600g

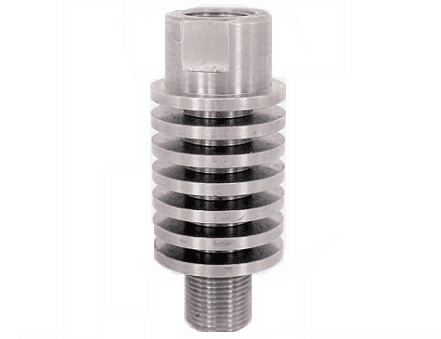

1、压力表散热器-七片式
高度约80mm直径约50mm

2、压力表散热器-五片式
高度约70mm 直径约50mm

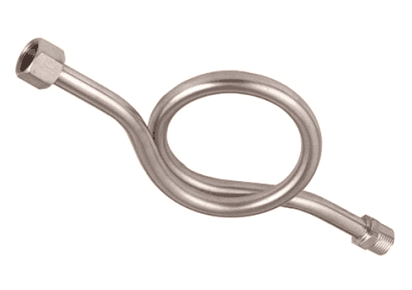

3、压力表散热器-弯管式
高度约245mm外径约80mm

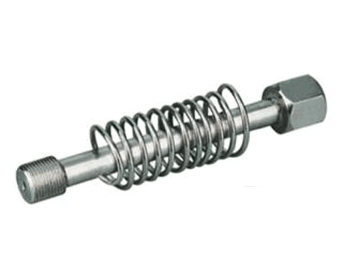

4、压力表散热器-毛细管式
高度约100mm外径约40mm

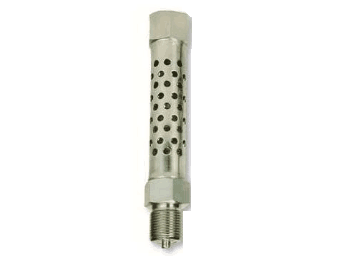

5、压力表散热器-蜂窝式
高度约110mm外径约35mm
