上海自动化仪表四厂压力表缓冲管有哪几种类型?

  • 发表时间:2019-02-02
  • 来源:本站
  • 人气:342

压力表缓冲管又叫压力表弯管或压力表冷凝圈,有O形180度、O形90度、U形、交叉型等,一端用来连接压力表另一端与压力表截止阀或直接连接在管道及其它装置上,用来缓冲被测量介质对压力表弹簧管的瞬时冲击,同时可降低被测介质的温度,是对压力表进行保护的装置。与本厂的压力表配套,广泛适用于啤酒、饮料、食品、造纸、制药及工艺管道上要求对流体压力进行测量的场合。下面着重说明O形180度和O形90度这两种压力表缓冲管:

压力表缓冲管主要技术参数
◆工作温度:0-350℃
◆接口螺纹:M14*1.5、M20*1.5、G1/4、G1/2或其它
◆适用压力表:Y-60、Y-100、Y-150系列压力表
◆压力范围:0~25MPa
◆测量介质:空气、水、蒸汽等
◆仪表材质:不锈钢304、321、316、316L等
◆安装方式:内外螺纹连接
◆使用环境温度:-25~70℃
◆接头重量:约500g

1、O形180度压力表缓冲管

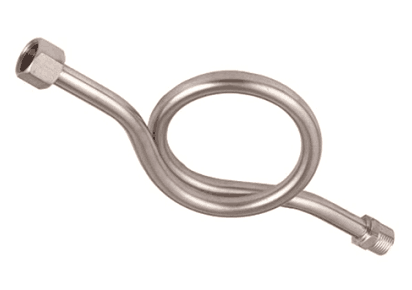

O形180度压力表缓冲管
L=250mm左右,d=Φ14*2或Φ18*3,内外螺纹M20*1.5或根据用户需要
O形180度压力表缓冲管图片尺寸

2、O形90度压力表缓冲管

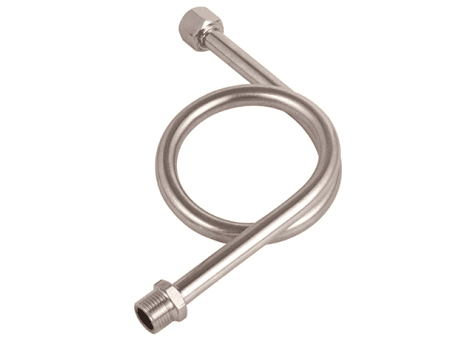

O形90度压力表缓冲管
L=160mm左右,d=Φ14*2或Φ18*3,内外螺纹M20*1.5或根据用户需要

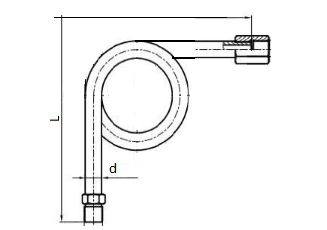

O形90度压力表缓冲管图片尺寸
