YB-201精密压力表(0～1MPa轴向型)

YB-201精密压力表(0～1MPa轴向型)简介
上海自动化仪表四厂生产的YB-201精密压力表(0～1MPa轴向型)主要用来校验工业用普通压力表及其它具有压力参数的各种仪器仪表，也可用于精密测量对铜合金和合金结构钢等无腐蚀性、非结晶、非凝固的各种介质的压力。

YB-201精密压力表(0～1MPa轴向型)主要技术参数
◆精确度等级：0.25级
◆测量范围：0～1MPa（-0.1～0、0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6MPa范围可选），0.25MPa以下只适用于气体测量。
◆接头螺纹：M20*1.5
◆表壳材质：普通钢
◆接头材质：铜或铬钒钢
◆弹簧管材质：锡磷青铜或铬钒钢
◆使用环境温度：5～40℃，相对湿度不大于80%，也可在-30～50℃的任一恒定温度条件下使用
◆温度影响：使用环境温度如偏离20±3℃(A型)或20±2℃(B型)时，则须考虑温度附加误差0.4％/10℃
◆重量：约2Kg

精密压力表结构原理
仪表由测量系统、指示部分和表壳部分等组成。
测量系统——由接头，弹簧管和齿轮转动机构等组成。在被测介质的压力作用下，使弹簧管的末端（自由端）相应地产生位移，借助连杆组带动齿轮传动机构中的扇形齿轮产生角位移，而使齿轮轴得以偏转——传给指示部分。
指示部分——由分度盘、镜面（YB-201型不带镜面）和指针等组成。由指针将齿轮轴的偏转值相应地在分度盘上指示出被测介质的压力值。
表壳部分——由表盖、表玻璃和罩壳等组成。表盖的下端设有供调整零位用的调零装置，以保持零值和读数的准确性。

精密压力表型号举例：
YB-201表示表盘直径为200mm,精度为0.25级的轴向安装型精密压力表
YB-251表示表盘直径为250mm,精度为0.25级的轴向安装型精密压力表

精密压力表安装图片

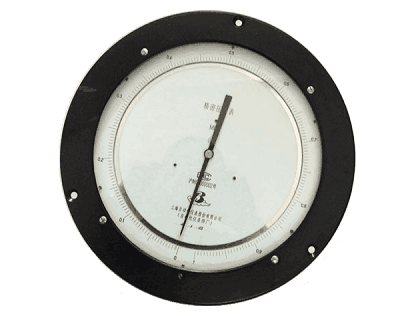

YB-201精密压力表(0～1MPa轴向型)
D0=215mm D1=230mm d0=5.5mm
