Y-150普通压力表0-4MPa径向型

作者:上海自动化仪表四厂
来源:http://www.saic4c.cn
浏览次数:4462
导读:参考单价70元,上海自动化仪表四厂生产的Y-150普通压力表0-4MPa径向型,仪表接头和弹簧管采用银焊的方式,保证仪表的可靠性和稳定性。适用于测量无爆炸危险、不结晶、不凝固及对钢、铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

Y-150普通压力表0-4MPa径向型

Y-150普通压力表0-4MPa径向型简介
上海自动化仪表四厂生产的Y-150普通压力表0-4MPa径向型,仪表接头和弹簧管采用银焊的方式,保证仪表的可靠性和稳定性。适用于测量无爆炸危险、不结晶、不凝固及对钢、铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

Y-150普通压力表0-4MPa径向型主要技术参数
◆精确度等级:1.6级
◆测量范围:0-4MPa(0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60或-0.1~0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范围可选)
◆接头螺纹:M20*1.5
◆表壳材质:普通钢
◆接头材质:铜合金HPb59-1
◆弹簧管材质:磷铜QSn4-0.3
◆机芯:铜合金
◆使用环境温度:-40~70℃相对湿度不大于85%
◆温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)
◆重量:约1Kg

普通压力表结构原理
仪表的测量系统由接头、弹簧管和传动机构组成,通过指针指示仪表读数。
当被测介质的压力通过接头传至压力表的弹簧时,弹簧管受压力的作用而产生弹性形变,从而带动传动机构及指针,此时指针在压力表表盘上指示的刻度值,即为被测介质的压力值。

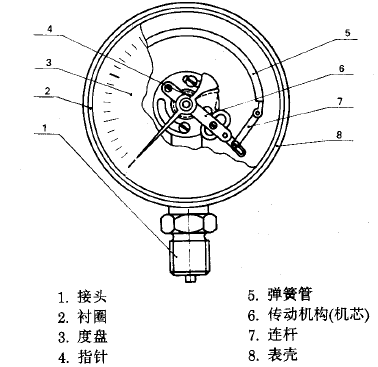

普通压力表结构原理图

普通压力表型号举例:
Y-150表示表盘直径150mm的径向型普通压力表
Y-150Z表示表盘直径150mm的轴向型普通压力表
Y-150ZT表示表盘直径150mm的轴向带边型普通压力表

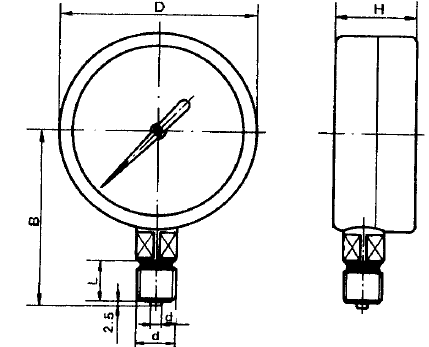

普通压力表安装图片
Y-150普通压力表0-4MPa径向型
D=150mm L=20mm B=116mm H=44mm d=M20*1.5 d1=6mm

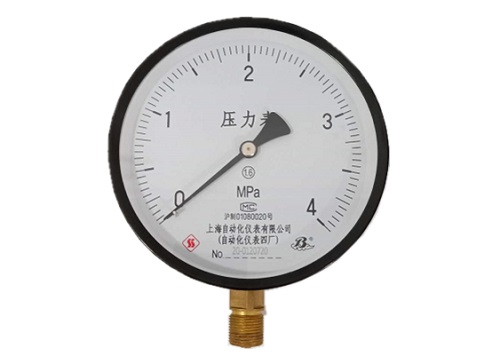

Y-150普通压力表0-4MPa径向型安装图片
