YXC-103B-F磁助式不锈钢电接点压力表(0-1MPa轴向不带边)

YXC-103B-F磁助式不锈钢电接点压力表(0-1MPa轴向不带边)简介
上海自动化仪表四厂的氨用磁助式电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。通常，仪表经与相应的电气器件(如继电器及接触器等)配套使用，即可对被测(控)压力系统实现自动控制和发信(报警)的目的。我厂的YXC-103B-F磁助式不锈钢电接点压力表(0-1MPa轴向不带边)不仅具有设备新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外，而且还具有测控并茂、安装简单、维护量小等优点，因此，它是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。

YXC-100B-F磁助式不锈钢电接点压力表(0-1MPa轴向不带边)主要技术参数
◆精确度等级：指示1.6级，设定值接通1.6级，设定值断开4级
◆测量范围：0-1MPa（0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60或-0.1～0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范围可选）
◆接头螺纹：M20*1.5或其它
◆表壳材质：不锈钢
◆接头材质：不锈钢304或316
◆弹簧管材质：0Cr17Ni12Mo2（316）
◆接点装置电气参数及控制形式：

◆使用环境温度：-25～55℃，相对湿度不大于90%
◆温度影响：示值不大于0.4%/10℃，设定点不大于0.6%/10℃（使用温度偏离20±5℃）
◆抗工作环境振动：V·H·3
◆重量：约1.0Kg

磁助式电接点压力表结构原理
仪表由测量系统、指示装置、磁助电接点装置、外壳、调整装置和接线盒(插头座)等组成。
仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形--位移，借助拉杆经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指示指针(连同触头)逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头(上限或下限)相接触(动断或动合)的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。

磁助式电接点压力表使用选型

型号举例：
YXC-100B-F表示表盘直径100mm的径向型磁助式不锈钢电接点压力表
YXC-103B-F表示表盘直径100mm的轴向型带边或不带边磁助式不锈钢电接点压力表
YXC-100B-FZ表示表盘直径100mm的径向型磁助式不锈钢耐振电接点压力表
YXC-103B-FZ表示表盘直径100mm的轴向带边或不带边磁助式不锈钢耐振电接点压力表

磁助式电接点压力表安装图片

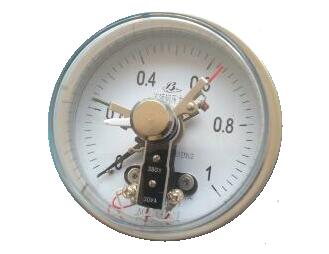

YXC-100B-F磁助式不锈钢电接点压力表(0-1MPa轴向不带边)

YXC-103B-F磁助式不锈钢电接点压力表电气接线图
