YZS-102双针双管压力表(0-2500KPa径向型)

作者:上海自动化仪表四厂
来源:http://www.saic4c.cn
浏览次数:1503
导读:参考单价180元,上海自动化仪表四厂生产的YZS-102双针双管压力表(0-2500KPa径向型)可同时测量两个相同或不相同(两者之差一般应不大于标度范围上限值的1/3)的压力,主要适用于机车车辆上用来测量液压系统或储气缸内的压力,

YZS-102双针双管压力表(0-2500KPa径向型)

YZS-102双针双管压力表(0-2500KPa径向型)简介
上海自动化仪表四厂生产的YZS-102双针双管压力表(0-2500KPa径向型)可同时测量两个相同或不相同(两者之差一般应不大于标度范围上限值的1/3)的压力,主要适用于机车车辆上用来测量液压系统或储气缸内的压力;亦可用于对铜合金及锡铅合金钎焊料无腐蚀性、非结晶和凝固的各种介质的压力测量。

YZS-102双针双管压力表(0-2500KPa径向型)主要技术参数
◆精确度等级:1.6级或1级
◆测量范围:0-2500KPa(0~1000、1200、1600、2500KPa范围可选)
◆接头螺纹:M16*1.5
◆表壳材质:普通钢
◆接头材质:铜
◆弹簧管材质:磷铜
◆使用环境温度:5~60℃,相对湿度不大于80%
◆温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)
◆重量:约0.7Kg

双针双管压力表结构原理
仪表由两套各自独立的测量系统和指示装置等组成。
仪表的工作原理是基于弹性元件(测量系统中的弹簧管)的弹性变形。即在被测介质的压力作用下,迫使两弹簧管之末端各自产生相应的位移,借助于拉杆经齿轮传动机构的传动并予放大,由固定于齿轮轴上的红、黑指针逐将两个被测值分别在度盘上指示出来。

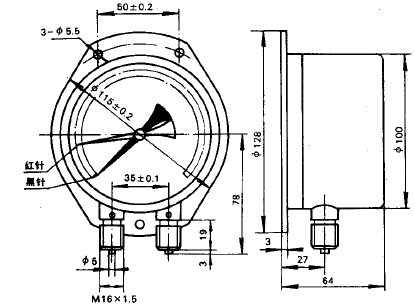

双针双管压力表安装图片

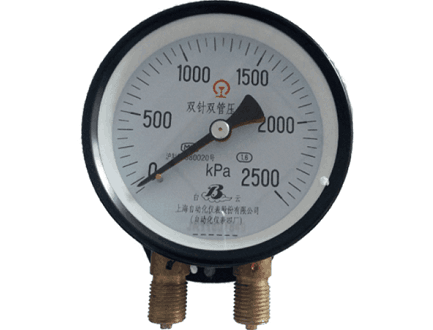

YZS-102双针双管压力表(0-2500KPa径向型)
YZS-102双针双管压力表(0-2500KPa径向型)安装图片
