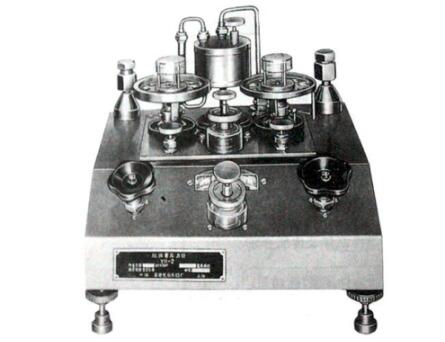

YU-2双活塞压力计(-0.1～0,0～0.25MPa)

YU-2双活塞压力计(-0.1～0,0～0.25MPa)简介
双活塞压力计是一种校验低压力和真空压力的标准仪表。上海自动化仪表四厂生产的YU-2双活塞压力计(-0.1～0,0～0.25MPa)主要适用于校验校验压力测量范围为0～0.25MPa，真空测量范围为0～-0.1MPa的低于0.25级的精密压力表，也可用来校验水银压力计、各种无腐蚀性作用的工业用压力表或者其它各类压力测量仪器仪表。

YU-2双活塞压力计(-0.1～0,0～0.25MPa)主要技术参数
◆精确度等级：二等标准0.05级
◆压力极限误差：0.01～0.25MPa为实测压力值的±0.05%；0～0.01MPa为0.01MPa值的±0.05%
◆真空极限误差：-0.01～0.1MPa为实测真空值的±0.05%；0～-0.01MPa为-0.01MPa值的±0.05%
◆测量范围：真空部分-0.1～0MPa，压力部分0～0.25MPa
◆砝码数量：真空部分-0.01MPa的砝码9只（浅蓝色标记）， -0.005MPa 的砝码2只（浅蓝色标记）；压力部分0.05MPa的砝码4只（白色标记），0.01MPa的砝码4只（白色标记），0.005MPa的砝码2只（白色标记）
◆电源电压：AC220V
◆使用环境温度：15～25℃，相对湿度不大于80%
◆连接螺帽：M20*1.5
◆重量：16Kg含木箱约28Kg

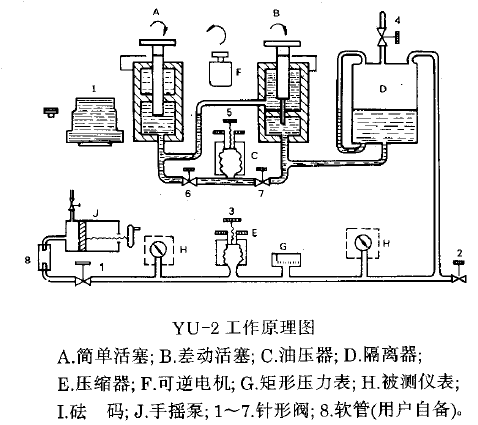

双活塞压力计结构原理
双活塞压力计是应用两套活塞静压平衡原理的标准计量仪器，它主要由简单活塞、差动活塞、隔离器等部件组成。计量前先将零位平衡校正，当系统通过压力（或负压）后，两个活塞的平衡就被破坏，差动活塞（负压时为简单活塞）上升，为使系统再恢复原来的平衡就必须在上升的活塞上加若干重量G的砝码，根据标有压力（负压）值的砝码所加的量即能得到被测系统的压力（或负压）值。
由于出厂时产品的砝码重量是按标准重力加速度进行计算的。而当用户使用地点的重力加速度与标准重力加速度不相同时进行砝码质量的修正。修正后的砝码质量应是
(1) 测量压力的砝码质量值：
mp=P·S差·10000/g (1+ρ1/ρ2)kg
式中P：作用压力值(MPa)
S差：差动活塞有效面积，(cm²)见检定证书
g：产品所使用地点重力加速度(cm/s²)
ρ1：空气密度为12×17-7kg/cm³
ρ2：钢的密度为7.85×10-3kg/cm³
(2)测量负压时砝码质量值：
Mv = -P·S差/Ks·10000/g(1+ρ1/ρ2)kg
式中P：一负压力值(MPa)
Ks：比例常数(见检定证书)
经过修正后的砝码就能正确进行计量。具体使用中注意事项应参阅使用说明书。

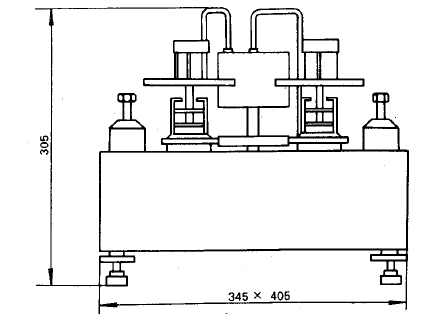

双活塞压力计安装图片
