Y-40普通压力表(0-1MPa径向型)

Y-40普通压力表(0-1MPa径向型)

参考单价18元,Y-40普通压力表(0-1MPa径向型)适用于测量无爆炸危险、不结晶、不凝固及对钢、铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。


订购热线:13501686122

立即咨询
Y-40普通压力表(0-1MPa径向型)产品详情

Y-40普通压力表(0-1MPa径向型)

Y-40普通压力表(0-1MPa径向型)简介
上海自动化仪表四厂生产的Y-40普通压力表(0-1MPa径向型)适用于测量无爆炸危险、不结晶、不凝固及对钢、铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

Y-40普通压力表(0-1MPa轴向型)主要技术参数
◆精确度等级:2.5级
◆测量范围:0-1MPa(0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、或-0.1~0MPa范围可选)
◆接头螺纹:M10*1
◆表壳材质:普通钢
◆接头材质:铜合金HPb59-1
◆弹簧管材质:磷铜QSn4-0.3
◆机芯:铜合金
◆使用环境温度:-40~70℃相对湿度不大于85%
◆温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)
◆重量:约0.1Kg

普通压力表结构原理
仪表的测量系统由接头、弹簧管和传动机构组成,通过指针指示仪表读数。
当被测介质的压力通过接头传至压力表的弹簧时,弹簧管受压力的作用而产生弹性形变,从而带动传动机构及指针,此时指针在压力表表盘上指示的刻度值,即为被测介质的压力值。
普通压力表结构原理图

普通压力表型号举例:
Y-40表示表盘直径40mm的径向型普通压力表
Y-40Z表示表盘直径40mm的轴向型普通压力表
Y-60表示表盘直径60mm的径向型普通压力表
Y-60Z表示表盘直径60mm的轴径向型普通压力表

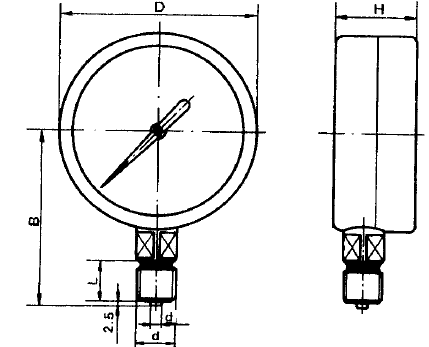

普通压力表安装图片
Y-40普通压力表(0-1MPa径向型)
D=40mm L=10mm B=58mm H=23mm d=M10*1 d1=4mm
Y-40普通压力表(0-1MPa径向型)安装图片
