选择和安装压力表应考虑所有过程和环境因素
- 发表时间:2019-03-22
- 来源:本站
- 人气:366
选择和安装压力测量设备时,应考虑所有过程和环境因素。以下内容旨在作为上海自动化仪表四厂的压力表指南,以帮助您选择合适的仪器。在复杂的过程应用中使用压力变送器作为压力测量的主要来源是非常普遍的。然而,作为电气读数的备份,以及作为本地显示器,机械刻度盘指示压力表仍然在许多系统上使用。

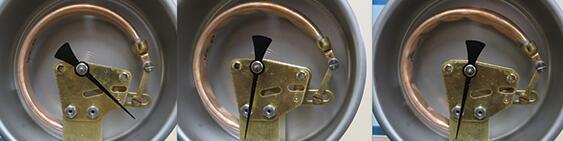

今天的机械压力表大多采用古老的成熟技术,以波登管的形式焊接或焊接到插座上,波登管的尖端连接到齿轮运动,指示通过指针和表盘施加的压力。由于压力表是纯机械仪表,因此在选择之前必须仔细考虑工艺条件,以确保最佳精度并最大限度地延长仪器的使用寿命。
为确保准确性和安全性,在处理过程条件(如极端过程或环境温度,腐蚀性或固化介质,振动,脉动和过压)时,最佳实践测量建议特别考虑。
温度
带黄铜接液部件的压力表的最高允许工艺温度为70°C。对于不锈钢接液部件,最高工艺温度不应超过100°C。允许的环境温度为-20至60°C。当使用高于或低于校准条件的仪表时,需要考虑精度误差 - 通常为22°C。
对于过程温度超过允许水平的应用,需要在进入仪器之前冷却介质。冷却塔,虹吸管,毛细管组件和隔膜密封件等附件是用于分离和保护仪器免受过程热源影响的典型设备。
腐蚀性和固化介质
一些腐蚀性或腐蚀性的工艺介质会侵蚀铜合金或不锈钢316,或者会固化并阻塞压力表的压力端口。隔膜密封件设计用于将压力表与介质隔离,以确保准确可靠的压力读数。隔膜密封件的接液部件由工艺适当的材料制成,例如不锈钢316,哈氏合金,钽或PTFE。
振动
由于压力表的纯机械特性,振动是过早测量仪失效的主要原因之一。连杆,齿轮和衬套都是暴露在振动中时过度磨损的部件。指针振荡使得精确读数变得困难,但可以通过用甘油或硅油填充量规来避免。仪表的液体填充润滑所有摩擦点,确保更长的仪器寿命。
脉动
导致系统中压力快速变化的泵和阀的动态负载循环导致弹性波本管传感元件中的金属疲劳,导致计量器故障。虽然仪表的甘油填充将有助于防止指针颤动,但它不能防止脉动对波登管造成的损坏。流量限制装置是这里的最佳选择。诸如入口限制或活塞式缓冲器的脉动阻尼器限制压力脉动。
压力过大
当压力表经受突然的过程压力冲击时,例如当全孔阀在负载下快速和完全打开时,通常会发生过压。系统中短时间的“尖峰”会使压力表承受比设计压力更大的压力,从而导致永久性损坏。为了防止这种情况,上海自动化仪表四厂制造了一种可以调节和锁定的过压保护器,以便在给定的设定压力下关闭过程压力。一旦过压状态通过,弹簧加载的过压保护器将自动再次打开。在某些范围内,有隔膜操作的压力表,能够承受五倍的压力而没有任何永久性损坏。
