压力表以及温度传感器的类型和工作理念

    关于压力表和温度传感器的类型你知道多少?如果不知道，下面跟小编为您浅谈压力表以及温度传感器的类型以及它们的工作理念。



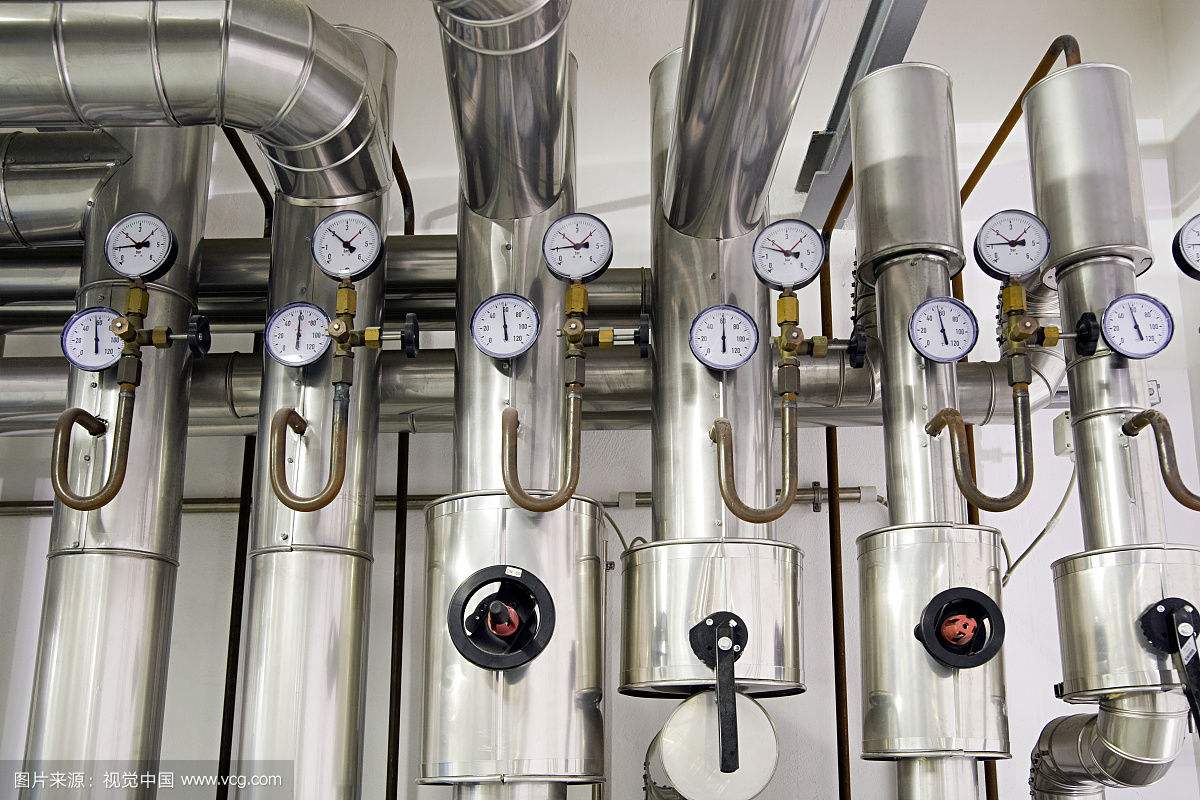

    压力表类型



    波登管压力表



    隔膜压力表



    胶囊压力表



    波登管压力表，化学密封



    差压表



    带隔膜的绝对压力表



    温度传感器类型



    双金属表盘温度计



    充气表盘温度计



    机械温度计



    波登管压力表



    弹性(带圆圈)的测量元件(波登管)将焊接或焊接到插座中; 自由端被牢牢关闭。压力的变化导致测量元件发生偏转。波登管的自由端的这种偏转与施加的压力成比例，并且将传递到旋转齿轮运动。此机芯带有指针，表示270°角度的表盘压力。波登管测量仪用于测量高达1000巴的高压和真空至-1巴的气体，蒸汽和流体。精度在满刻度偏差的±0.1%和±2.5%之间。在腐蚀性介质的情况下，波登管可以由黄铜，不锈钢或蒙乃尔合金制成。



    隔膜压力表



    薄的同心波纹膜片将固定在两个法兰之间。该隔膜将被装入在一侧上的过程中的压力和从它的正常位置弹性地偏转。这种方式与施加的压力成比例并且将被传递到旋转齿轮运动。机芯带有指针，表示270度角的表盘压力。隔膜压力表用于测量高达40 bar的压力和真空至-1 bar的气体，蒸汽和流体。精度为满量程偏差的±1.6%。使用由钽，哈氏合金C等制成的箔或PTFE涂层可以保护隔膜免受侵蚀性介质的影响。连接部件可采用合适的材料制造或保护，即SS 316L，PP，PVC，PVDF等。带开放式测量法兰的隔膜压力表非常适用于高粘度，结晶和含固体物质的介质。隔膜压力表可以很容易地提供过载安全性。



    胶囊压力表



    胶囊由两个薄的同心波纹膜片焊接或焊接在一起组成。胶囊中的压力变化导致测量元件两侧的弹性变形。测量元件的行程与测量的压力成比例。它将使用齿轮运动传送到指针，并在270°角度的表盘上显示。胶囊压力计用于测量高达600毫巴的低正值或负值。精度为满量程偏差的±1.6%。胶囊由黄铜或SS316制成。仅用于测量气体。



    波登管压力表



    该布尔登管压力计将被固定到密封件。密封件由一个确定的空腔组成，该空腔将用薄的弹性隔膜封闭。在完全抽空后，该隔膜和波登管之间的体积将填充传动液。当施加压力时，弹性隔膜将使用该液体传递施加的压力，这种方式将从压力表中取出。波登管使用270°角度的表盘上的运动传递测量压力。由于液体填充，密封件和压力表之间的连接必须保持关闭。密封件可以以各种形式和类型制成。带密封的压力表可用于测量-1 bar至1000 bar的压力。精度为满量程偏差的±1.0%。带密封的压力表主要用于室外，因为没有冻结的危险。带连接法兰的压力表适用于高粘度，结晶和含固体物质的介质。平面密封可用于无间隙容积压力测量。密封件和连接件可以由抗腐蚀介质制成。对于特定应用，可以在密封件和测量仪器之间安装柔性毛细管。



    差压表



    压力室将由薄膜隔开。该隔膜处于来自两个腔室的静压力下，并且另外来自具有测量压力的一个腔室。隔膜将通过波纹管将压力差传递到机芯上。机芯表示270°角度表盘上的正值或负值。对面的波纹管补偿了功率。差压表用于测量气体和流体; 这些也可能具有攻击性。



    带隔膜的绝对压力表



    这种类型的压力表用于测量压力，与环境大气压力的任何变化无关。压力室将由薄膜隔开。将不会加载测量压力的腔室将被抽空至绝对真空。该真空(=绝对零点)被称为参考压力。隔膜将加载测量压力并从其正常位置弹性偏转，从而通过波纹管将压力传递到运动上。绝对压力表用于测量气体和流体; 这些也可能具有攻击性。



    双金属表盘温度计



    测量元件由两个焊接在一起的金属带组成。带具有不同的热膨胀系数。盘绕的测量元件固定在杆的末端; 另一侧连接到指针轴。在温度变化的情况下，双金属会拉伸或弯曲，从而使盘绕元件进入转动运动。此运动与温度变化成比例，并在表盘上显示。



    充气式表盘温度计



    测量原理基于测量元件中的气体填充物的体积温度膨胀。测量元件通过毛细管与测量弹簧牢固连接。弹簧通过表盘上的运动传递气体填充物的膨胀。充气式表盘温度计适用于-80°C至+ 600°C的温度。精度为满量程偏差的±1%。充气式表盘温度计可在测量元件和弹簧之间提供毛细管线，长度可达100米。



    机械测温仪



    测量原理基于玻璃管中填充液体的体积温度膨胀。填充液的膨胀以刻度表示。机械玻璃温度计用于-60°C至+ 600°C的温度。精度为满量程偏差的±1.6%。
