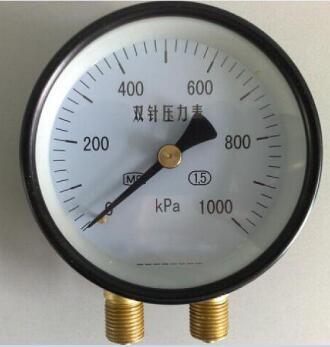

YZS双针双管压力表使用说明书及安装技巧
- 发表时间:2019-02-21
- 来源:本站
- 人气:576
为了测量压力,需要一个测量系统。为了精确测量,除了正确选择和校准压力表外,必须注意整个系统的正确安装。如果只有冲击YZS双针双管压力表本身是准确的,它的数量并不能完全代表被测介质的实际参数,因为测量系统的误差不等于压力表的误差。上海自动化仪表四厂带您深入了解如何正确安装YZS双针双管压力表的8个技巧。
1、选择压力出口的位置
2、避免管道弯曲的区域,叉子和流动束形成涡流。
3、当管道中有突出物体(如温度测量元件)时,应在其前面取出口。
4、当需要在调节阀附近按压压力时,如果压力出口位于阀门前部,则阀门的距离不应小于阀门直径的2倍。如果遵循压力出口,则与阀门的距离不应小于3个直径。
5、对于宽容器,压力出口应处于稳定的非涡流区域。总之,所选压力端口在工艺流程中的位置应该能够确保选择参数。
6、铺设导管
7、导管的水平部分应具有一定的斜度
8、以排除冷凝液体或气体。
当被测介质是气体时,导管应朝出口方向倾斜。当被测介质是液体时,管道应朝向测量仪器的方向倾斜。当测量的参数是小的压差值时,倾斜度可以稍大。此外,如果导管位于转弯角落,则必须将冷凝装置放置在最低点,或根据导管中的介质将排气装置安装在顶部,以确保不会因管道中积聚的冷凝液或气体影响测量精度。应定期排出冷凝水或煤气。
