上海自动化仪表四厂一般压力表安装图片及尺寸

作者：上海自动化仪表四厂浏览量：16623 时间：2018-08-02

信息摘要：

上海自动化仪表四厂一般压力表安装图片及尺寸如下： 1.一般压力表径向安装图片及尺寸 2.一般压力表轴向安装图片及尺寸 3.一般压力表轴向带边安装图片及尺寸 4.一般压力表安装外形尺寸.

上海自动化仪表四厂一般压力表安装图片及尺寸如下：

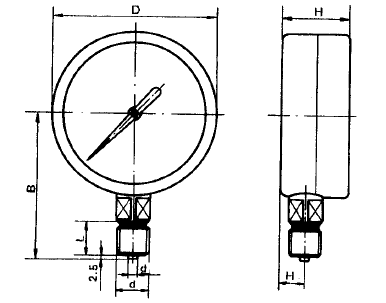

1.一般压力表径向安装图片及尺寸

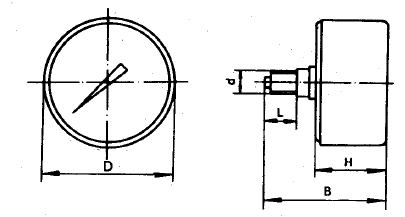

2.一般压力表轴向安装图片及尺寸

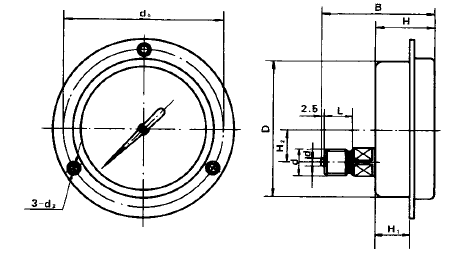

3.一般压力表轴向带边安装图片及尺寸

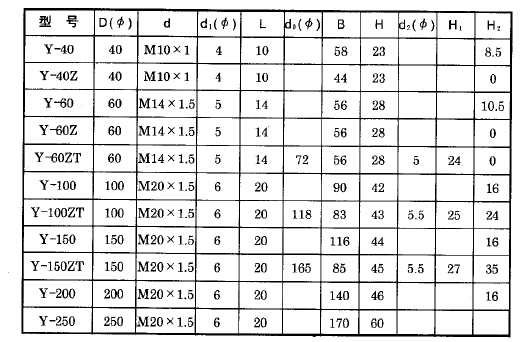

4.一般压力表安装外形尺寸
