Y-60B-FZ全不锈钢耐振压力表0-25MPa径向型

作者:上海自动化仪表四厂
来源:http://www.saic4c.cn
浏览次数:3914
导读:参考单价170元,上海自动化仪表四厂生产的Y-60B-FZ全不锈钢耐振压力表0-25MPa径向型,采用全不锈钢材料制成,仪表具有整体机构设计合理,工艺精致,有较高的测量精确度和持久的稳定性,不仅在国内被广泛应用,而且可提供出口

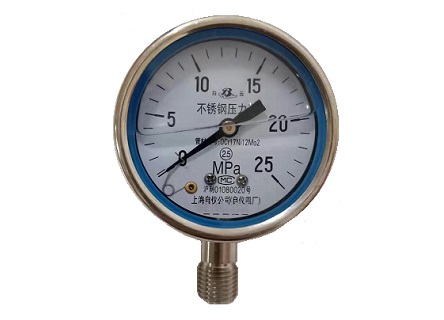

Y-60B-FZ全不锈钢耐振压力表0-25MPa径向型

Y-60B-FZ全不锈钢耐振压力表0-25MPa径向型简介
不锈钢压力表广泛应用于石油,化工,化纤,冶金,电站等工业部门对耐蚀,抗振要求较高的工艺流程中测量各种介质的压力,上海自动化仪表四厂生产的Y-60B-FZ全不锈钢耐振压力表0-25MPa径向型,采用全不锈钢材料制成,仪表具有整体机构设计合理,工艺精致,有较高的测量精确度和持久的稳定性,不仅在国内被广泛应用,而且可提供出口,尤其为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品。

Y-60B-FZ全不锈钢耐振压力表0-25MPa径向型主要技术参数
◆精确度等级:2.5
◆测量范围:0-25MPa(0~0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60或-0.1~0、0.3、0.5、0.9、1.5、2.4MPa范围可选)也可做成其它压力单位
◆接头螺纹:M14*1.5或其它
◆表壳材质:0Cr18Ni9(304)
◆接头材质:0Cr18Ni9(304)
◆弹簧管材质:0Cr18Ni9Ti(321)或其它
◆使用环境温度:-25~70℃(外壳内充液)
◆温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)
◆抗工作环境振动:V·H·4(外壳内充液)
◆外壳防护等级:IP65
◆重量:约0.5Kg

全不锈钢压力表结构原理
由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构,能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表,能够抗工作环境振动较剧和减少介质压力的脉动影响。

全不锈钢压力表使用选型
Y-60B-FZ全不锈钢耐振压力表0-25MPa径向型使用选型
型号举例:
Y-60B-F表示表盘直径为60mm的径向型耐腐蚀全不锈钢压力表
Y-60B-FZ表示表盘直径为60mm的径向型耐腐蚀全不锈钢耐振压力表
Y-63B-F表示表盘直径为60mm的轴向型带边或不带边耐腐蚀全不锈钢压力表
Y-63B-FZ表示表盘直径为60mm的轴向型带边或不带边耐腐蚀全不锈钢耐振压力表

全不锈钢压力表安装图片
Y-60B-FZ全不锈钢耐振压力表0-25MPa径向型
D=60mm L=14mm L1=36mm H1=60mm
d=M14*1.5,G1/4″,1/4″NPT等
Y-60B-FZ全不锈钢耐振压力表0-25MPa径向型安装图片
